פרויקט · לובי משרדים
שתי תקרות גלים בלובי אחד, 96 צלעות עץ, ואין שתיים זהות.
ככה זה הגיע אליי

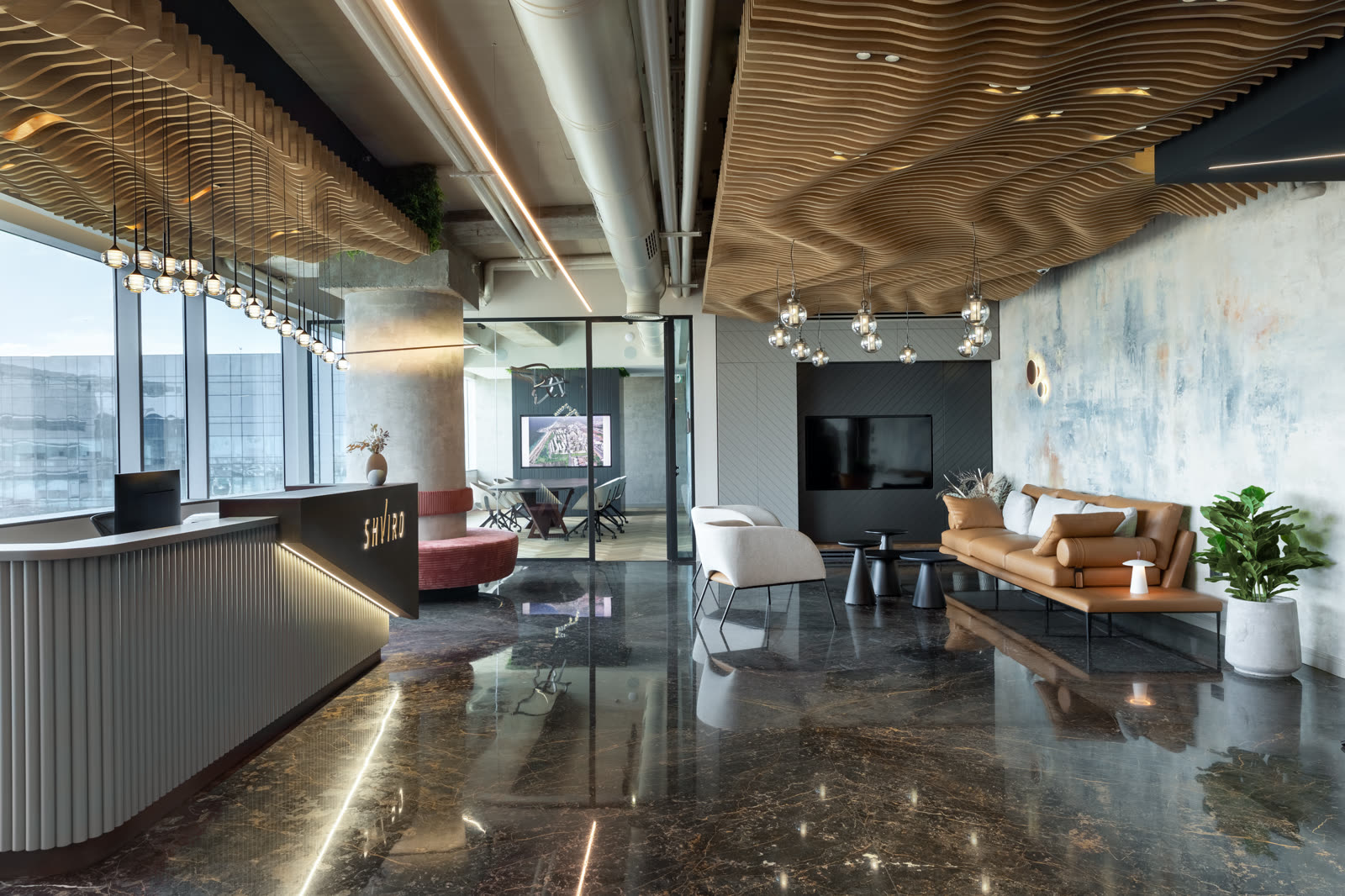

בלה שבירו היא מעצבת פנים, והמשרד הזה הוא המשרד שלה ושל חברת שבירו. היא רצתה תקרת גלים בלובי. לא תקרה אקוסטית עם קווים ישרים, אלא גל אמיתי שזז לאורך כל החלל.
כדי לעשות את זה היא פנתה ל-XYZ Design, שעושים פתרונות עיצוב וייצור. הם יודעים לייצר ולהרכיב, אבל מישהו היה צריך לקחת את הגל שהיא רצתה ולהפוך אותו לגיאומטריה מדויקת שאפשר לחתוך לפיה. משם הם הגיעו אליי.
הגיאומטריה

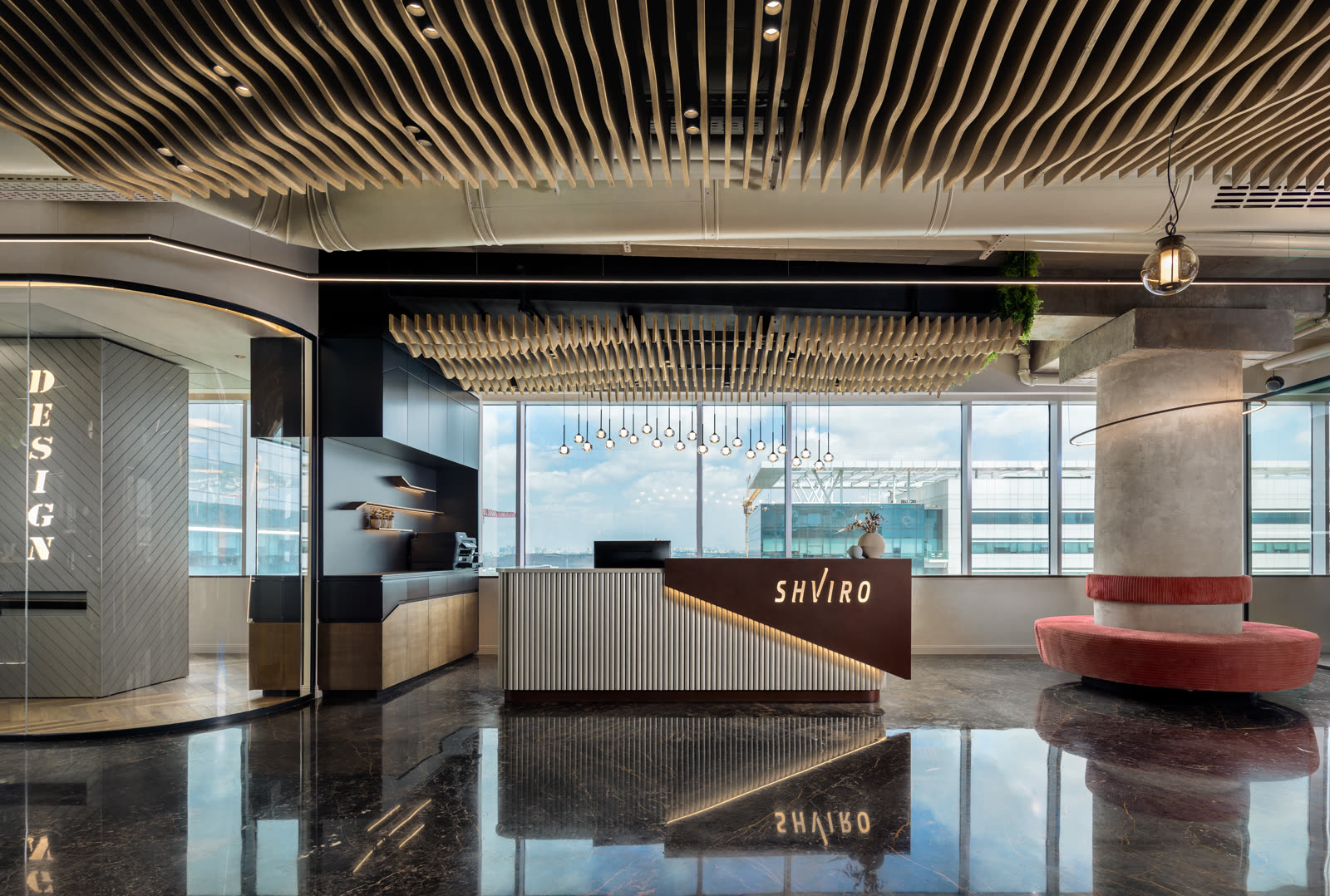

בלובי יש בעצם שתי תקרות שיושבות אחת ליד השנייה. אחת בצורת האות ר, באורך 8.1 מטר, והשנייה מלבנית. ביחד יצאו מהן 96 צלעות.

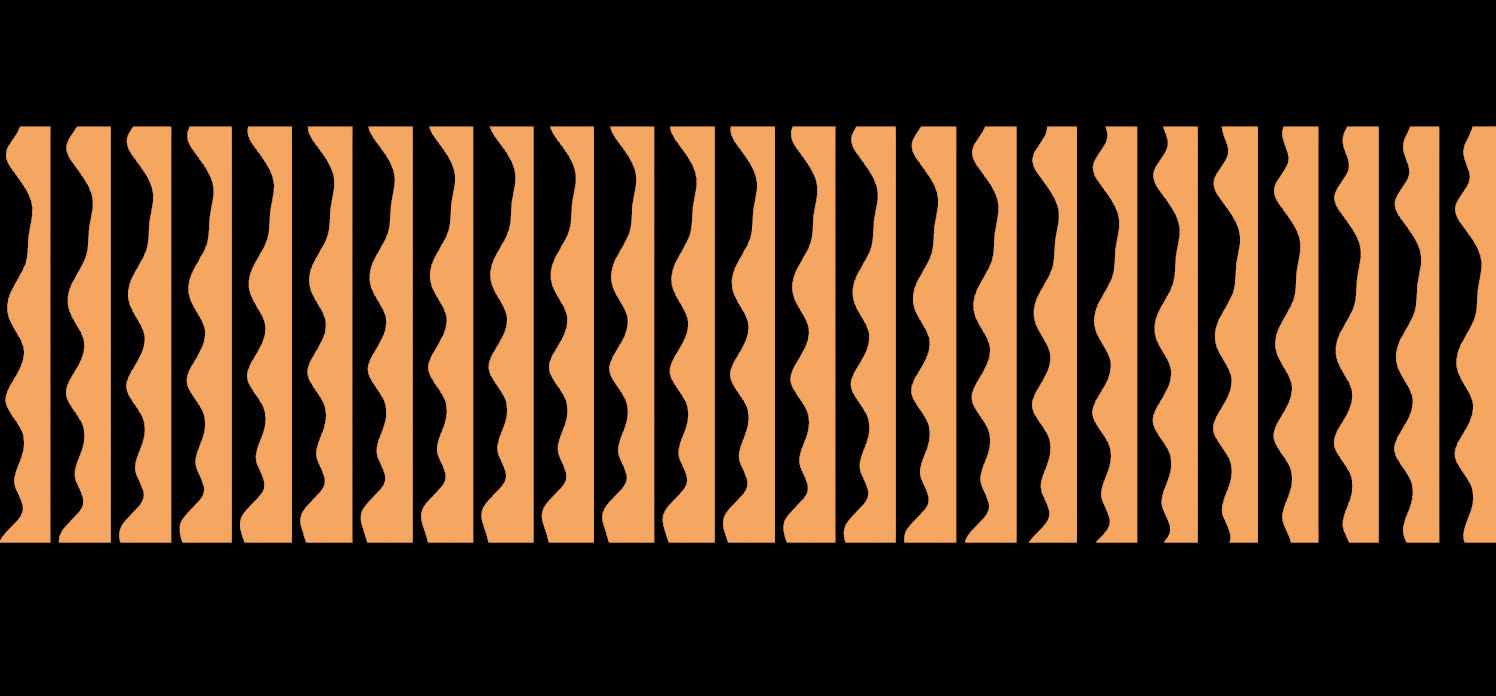

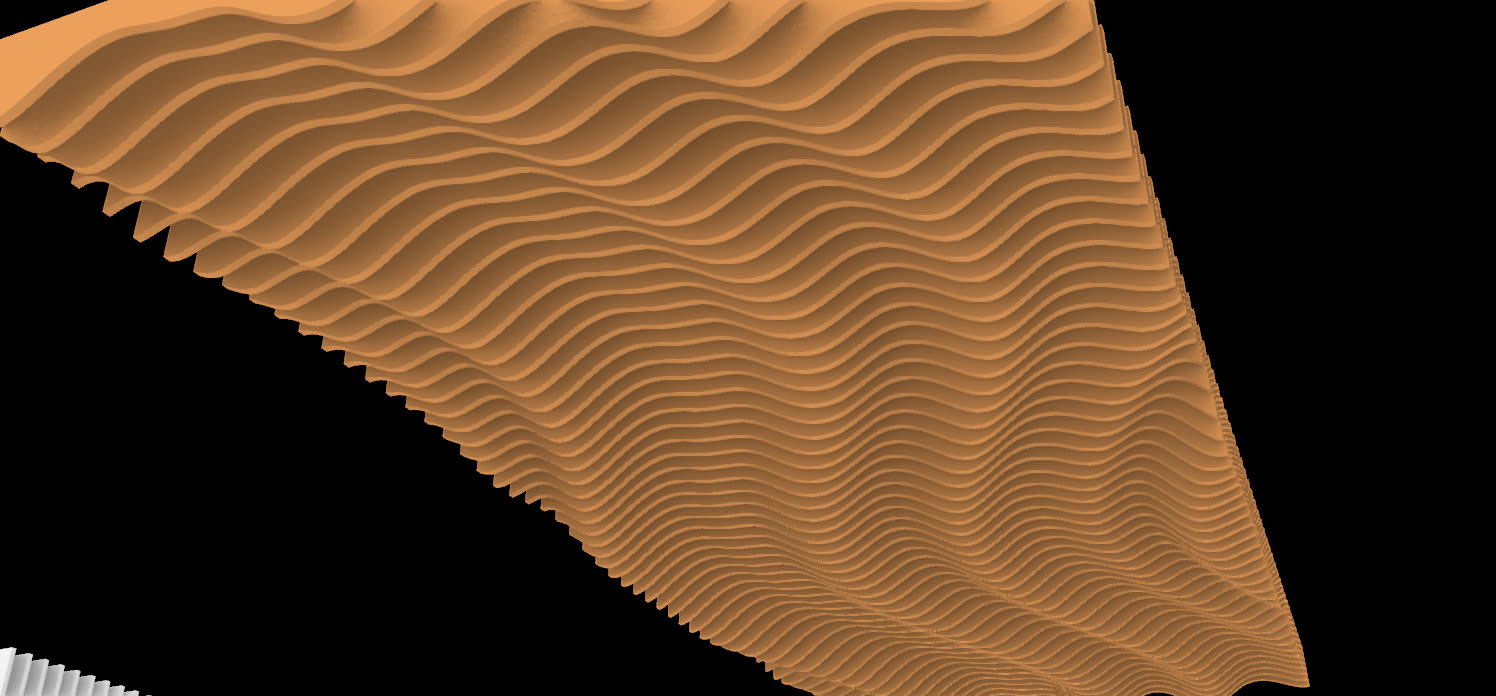

כל תקרה כזאת היא משטח גלי אחד. הצלעות הן חתכים דרך המשטח הזה, במרווחים קבועים, ולכן כל צלע יוצאת בעקומה קצת אחרת. אין שם שתי צלעות זהות ואי אפשר להעתיק אחת מהשנייה, וזה מה שהופך את זה לכמעט בלתי אפשרי לשרטט ביד.
מה שבאמת מוכיח את זה
אפשר להסביר הרבה זמן מה זה תכנון פרמטרי. מה שבאמת מראה את זה הוא מה שקורה כשמישהו מבקש שינוי אחרי שהכל כבר תוכנן, וכאן זה קרה פעמיים.
יועץ כיבוי אש
בשרטוט רגיל הבקשה הזאת אומרת להתחיל את התקרה מחדש. מרווח אחר משנה את מספר הצלעות, מספר אחר של צלעות משנה כל עקומה, וזה גורר אחריו גם את כל המספור וגם את כל פריסת החיתוך. זה שבועות של עבודה, ובעיקר סיכון לטעות אחת שאף אחד לא יתפוס עד שיחתכו.
אצלי המרווח הוא מספר אחד בהגדרה. שיניתי אותו, והתוכנית, המספור והפריסה לחיתוך התעדכנו יחד באותה לחיצה.קונסטרוקטור
בקשה הגיונית לגמרי, הוא צריך לדעת מה תולים על התקרה. הבעיה היא שאין רשימה כזאת מוכנה, וכל צלע שוקלת אחרת כי לכל אחת יש שטח אחר. לשקול 96 חתכים ביד זה יומיים של חישוב שאף אחד לא רוצה לעשות.

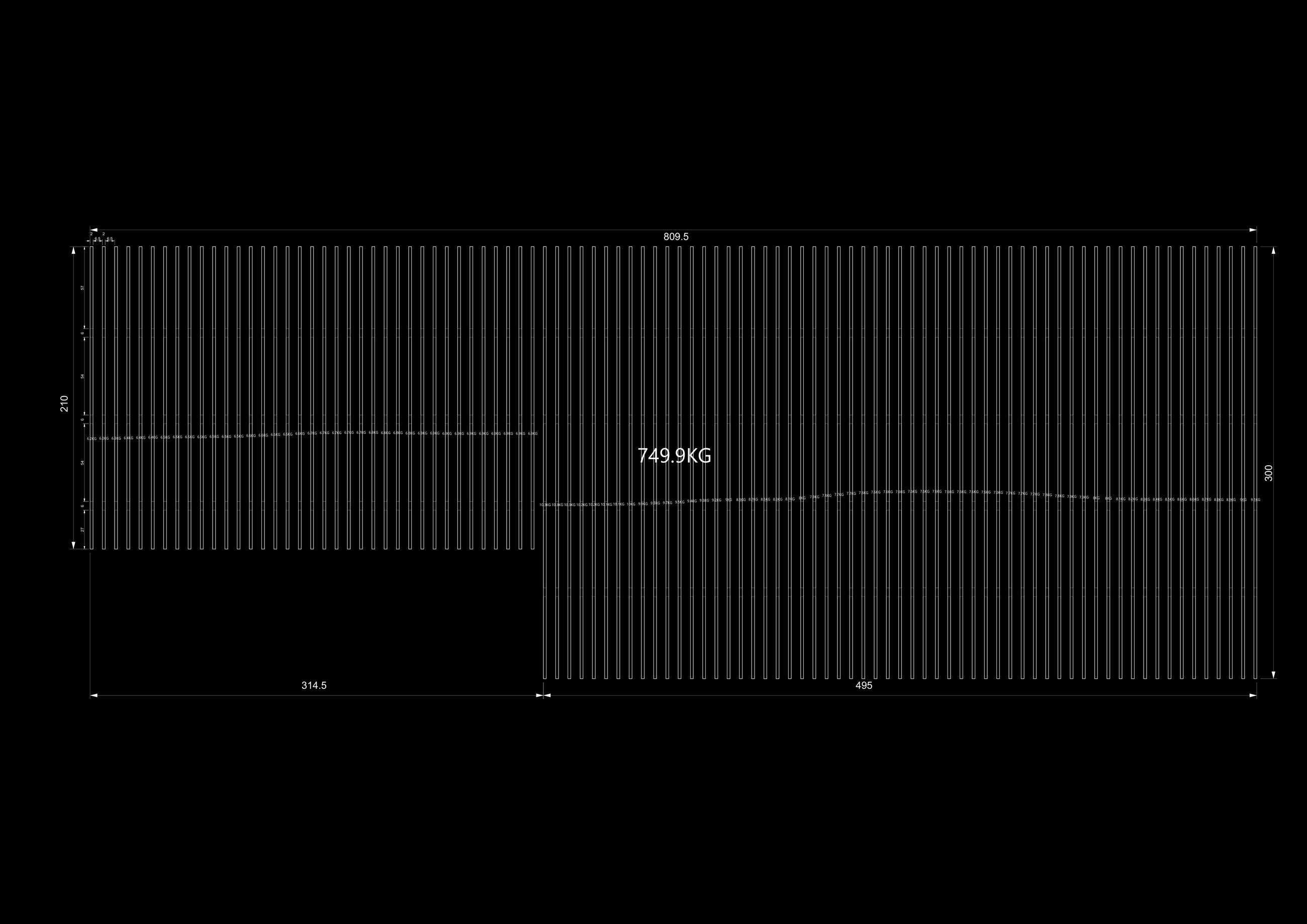

הוצאתי לו את זה בחמש דקות. כל צלע עם המשקל שלה, בין 6.2 ל-10.3 קילו, ובסך הכל 749.9. הוא לא היה צריך לשאול אותי כלום.שתי הבקשות האלה הן בדיוק הסיבה שאני עובד ככה. לא בגלל שזה יפה יותר, אלא בגלל שכשמשהו משתנה, וזה תמיד משתנה, אף אחד לא צריך להתחיל מהתחלה.
תיק הייצור

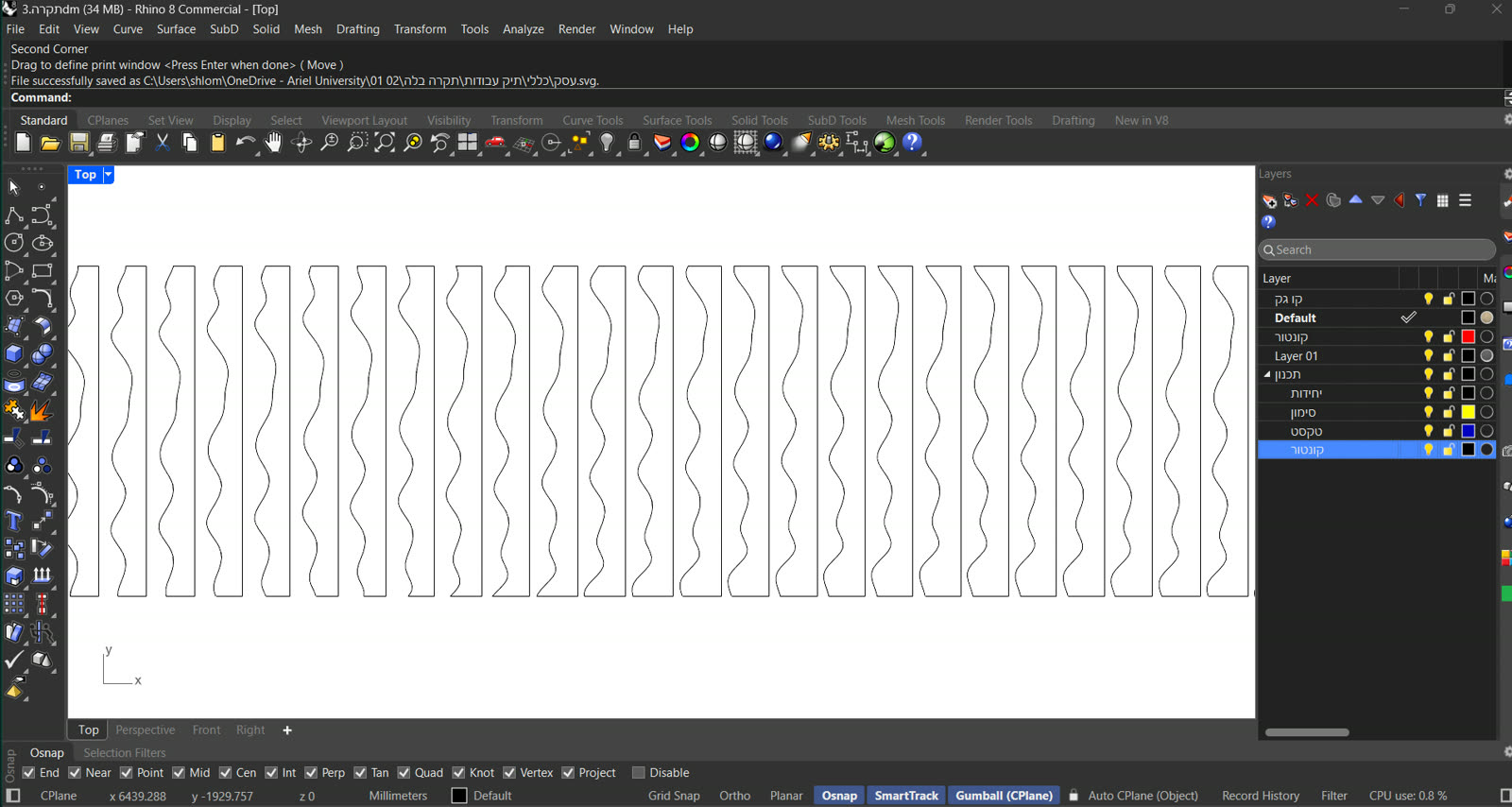

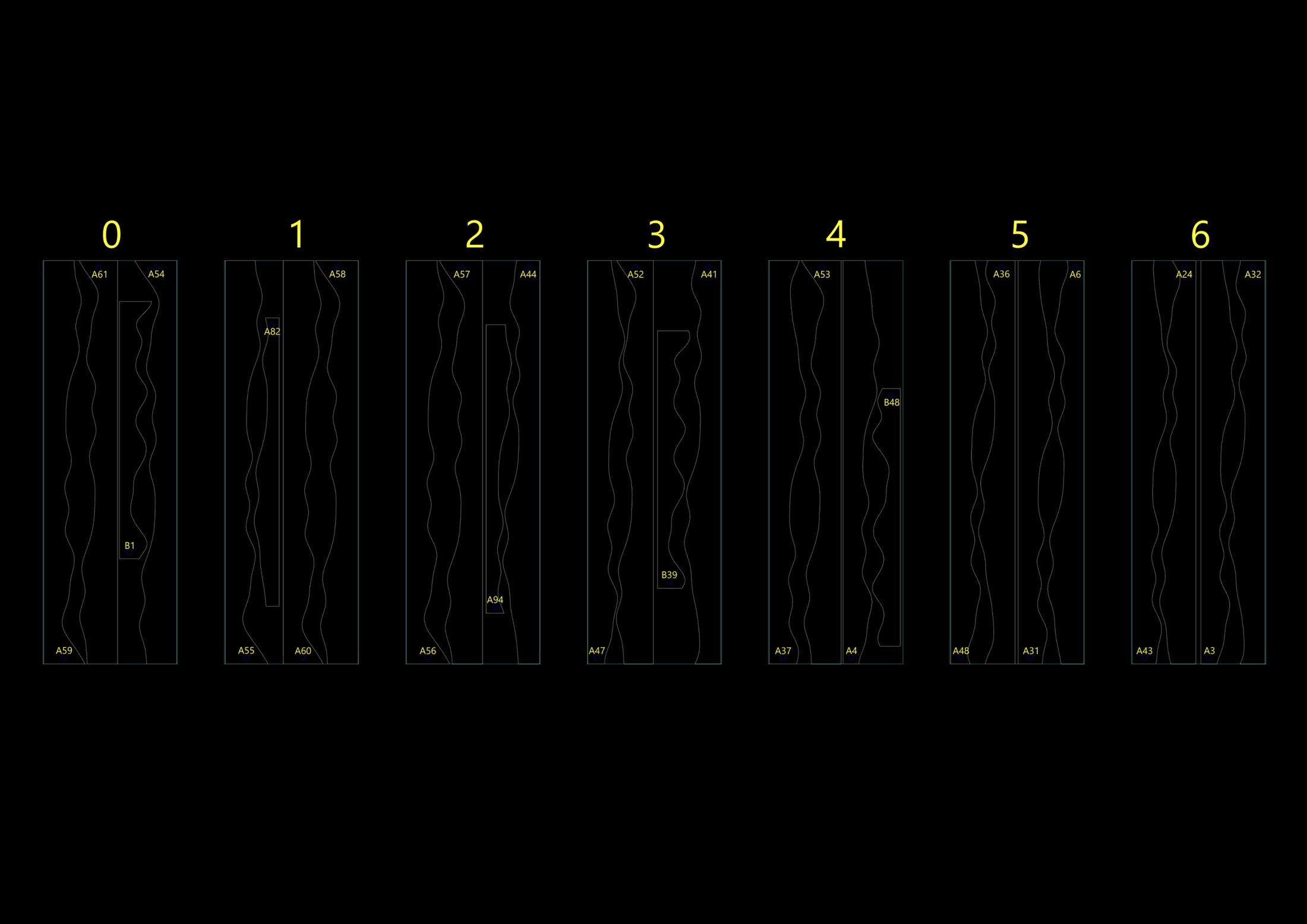

מהגל נגזרו לבד קובץ חיתוך ממוספר, פריסה על הלוחות בגודל שנבחר, תוכנית מיקום שאומרת לאן כל צלע הולכת, ותוכנית משקלים. הנגר לא צריך להתקשר ולשאול, והקונסטרוקטור לא צריך לחכות לי.
רוצה לראות את 57 הצלעות של תקרה B אחת-אחת, עם המשקל של כל אחת? הן רצות בעמוד הראשי.

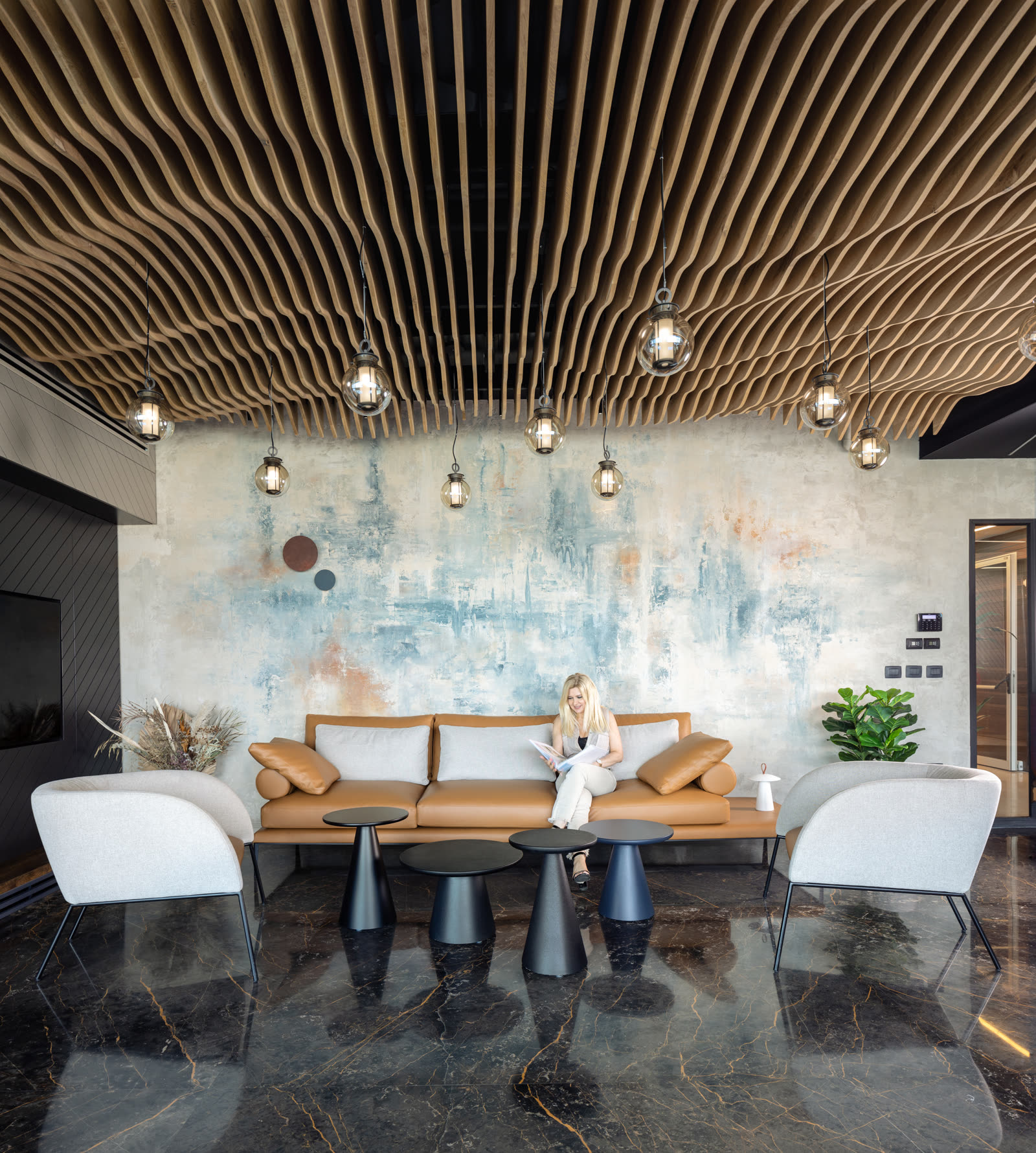

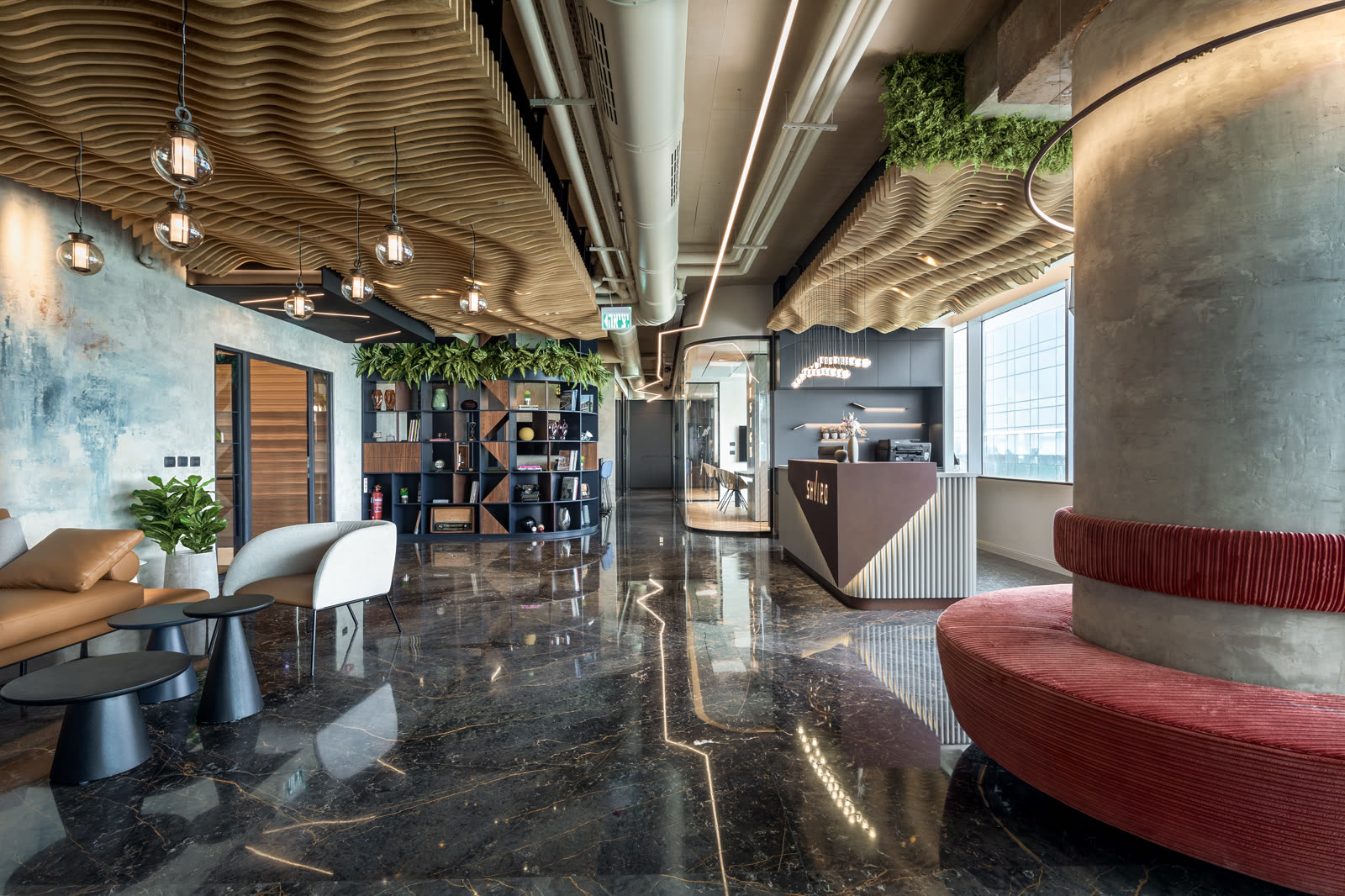

התוצאה
מי עשה מה
בלה תכננה את החלל ואת השפה. XYZ Design הביאו את הייצור וההרכבה, ופנו אליי לגיאומטריה ולתיק הייצור. זה בערך הסדר שחוזר אצלי כמעט בכל פרויקט, ואני בדרך כלל נכנס באמצע: אחרי שכבר יודעים מה רוצים, ולפני שמישהו יכול להתחיל לייצר.
