פרויקט · בית פרטי
קיר משולשים
קיר טלוויזיה וקמין שנראה כמו אבן מסותתת, ומתחת לטיח הוא שלד צלעות מעוקל.
פרויקט · בית פרטי
קיר טלוויזיה וקמין שנראה כמו אבן מסותתת, ומתחת לטיח הוא שלד צלעות מעוקל.
ככה זה הגיע אליי

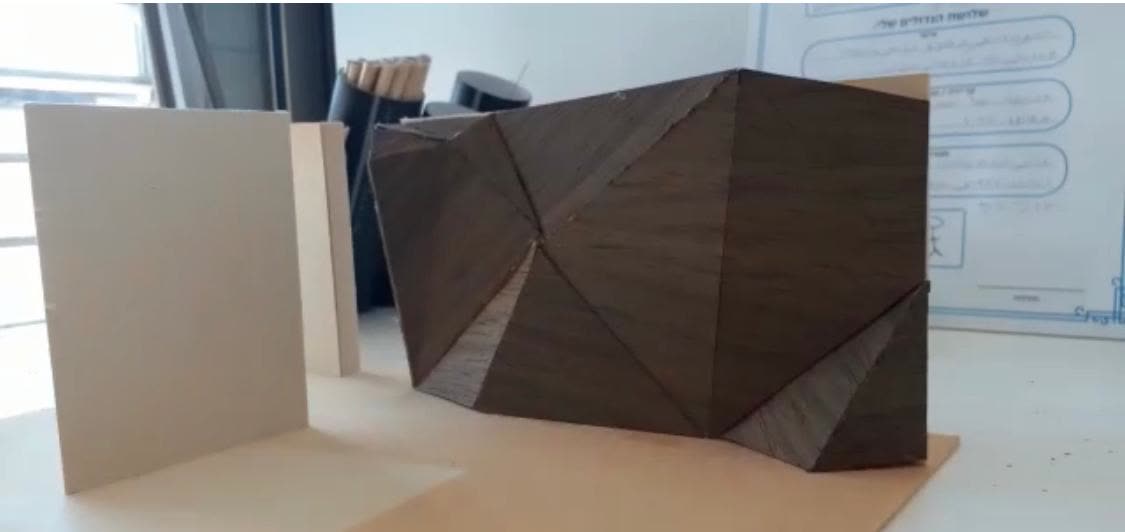

הוא לא בא אליי עם רעיון מעורפל. הוא ישב, גזר קרטון, הדביק, והעמיד על השולחן מודל של הקיר שהוא רוצה. הקיפול היה שם, הפרופורציה הייתה שם, הוא ידע בדיוק מה הוא מחפש.
מה שלא היה לו זה איך להפוך את זה למשהו שאפשר לחתוך ולהרכיב בגודל אמיתי. מקרטון בקנה מידה אפשר לאלתר. בקיר של כמה מטרים, שכל פאה בו בזווית אחרת, אין מה לאלתר. או שיש קובץ מדויק, או שזה לא קם.
הנקודה
קיר מקופל נראה פשוט בתמונה: כמה משולשים גדולים, קצת צל, וזהו. בפועל כל קו שבירה הוא מפגש של שני מישורים בזווית אחרת, וכל נקודה שבה נפגשים שלושה קווים חייבת לצאת מדויקת, אחרת רואים את הפער מכל כיוון בחדר.
בתוך אותו קיר צריך היה להיכנס גם חלון לטלוויזיה וגם קמין ליניארי, בלי שהמסגרות שלהם יריבו עם הגיאומטריה. ובסוף הכל נעלם מתחת לטיח רציף בלי תפרים, מה שאומר שאי אפשר לתקן בשטח. חלק שיוצא במידה לא נכונה פשוט נזרק.
מה שקבע הכל
לפני שנגעתי בקיפול קיבלתי מפרט של כל מה שאמור להיכנס לקיר: דגם מדויק לכל אלמנט, עם המידות שלו במילימטרים. טלוויזיה של 75 אינץ', קמין ליניארי, זוג רמקולים רצפתיים, רמקול סנטר מובנה וסאבוופר.
זה לא פרט טכני בצד. זה מה שקבע איפה יעברו קווי השבירה. פאה שחוצה את פינת הטלוויזיה, או קו שנופל בדיוק על פתח הקמין, הורסים את הקיר, וזה מתגלה רק אחרי שחתכו. לכן המפרט נסגר ראשון, והצורה נבנתה סביבו.

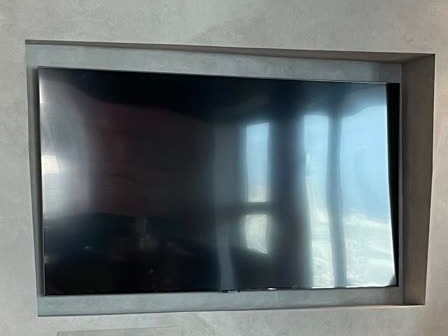

טלוויזיהSamsung QE75Q80T 75″
1670.6 × 958.7 × 53.9 מ״מ · 34.4 ק״ג. הפתח והקונסטרוקציה נגזרו מזה

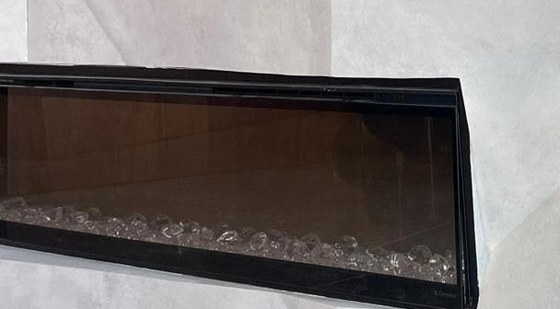

קמיןDimplex IGNITE XL
קמין חשמלי ליניארי מובנה. קופסה משלו בתוך השלד, חלקים 68–71

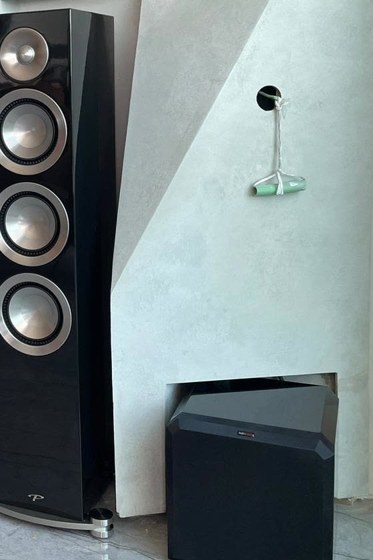

רמקולים רצפתייםParadigm Prestige 75F
עומדים לפני הקיר, וקובעים כמה הוא יכול לבלוט בקצוותכל אלמנט הגיע עם דגם וספק סגורים מראש. לא היה מקום ל״נראה בשטח״.
שלב 1 · המודל

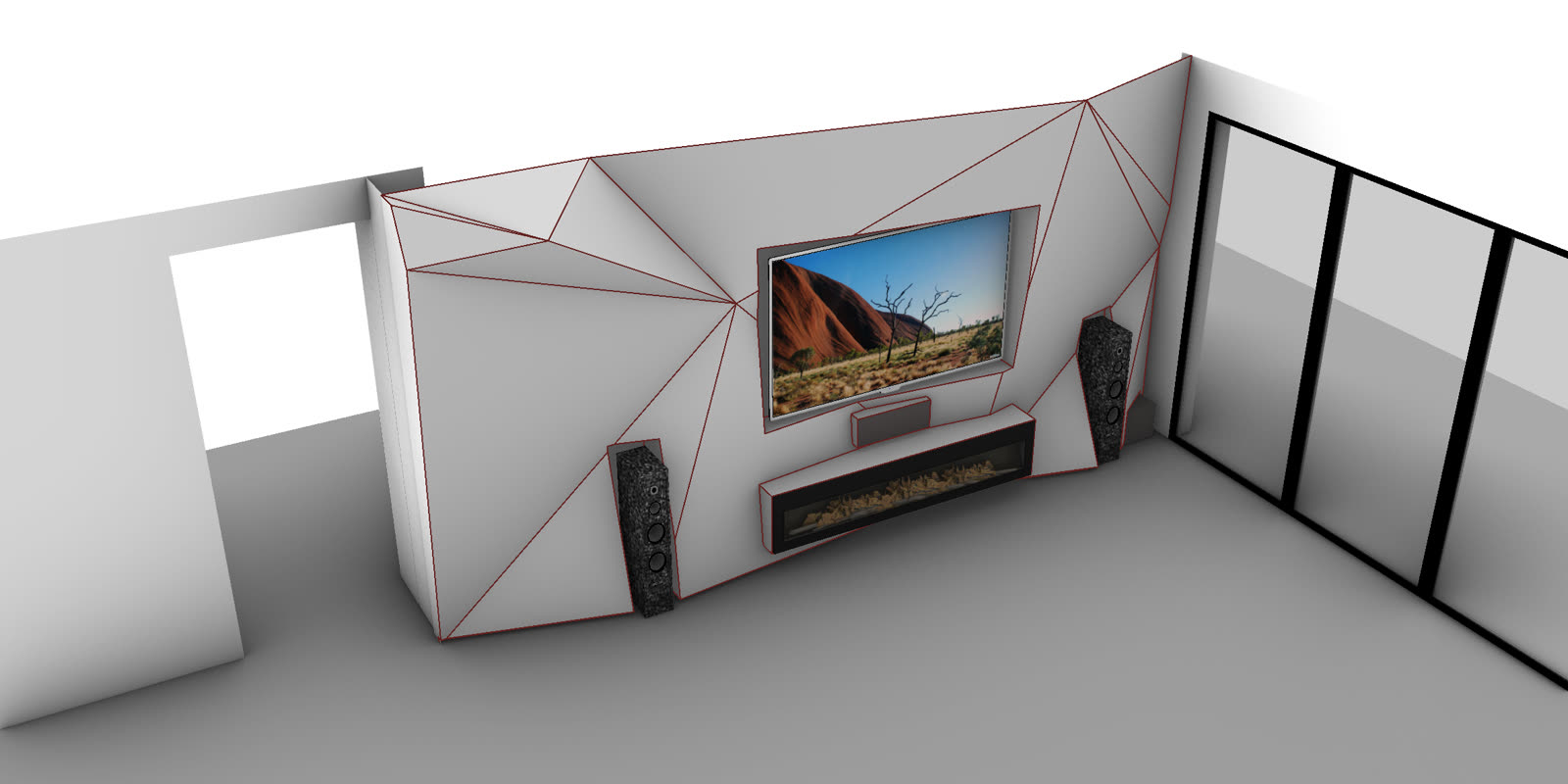

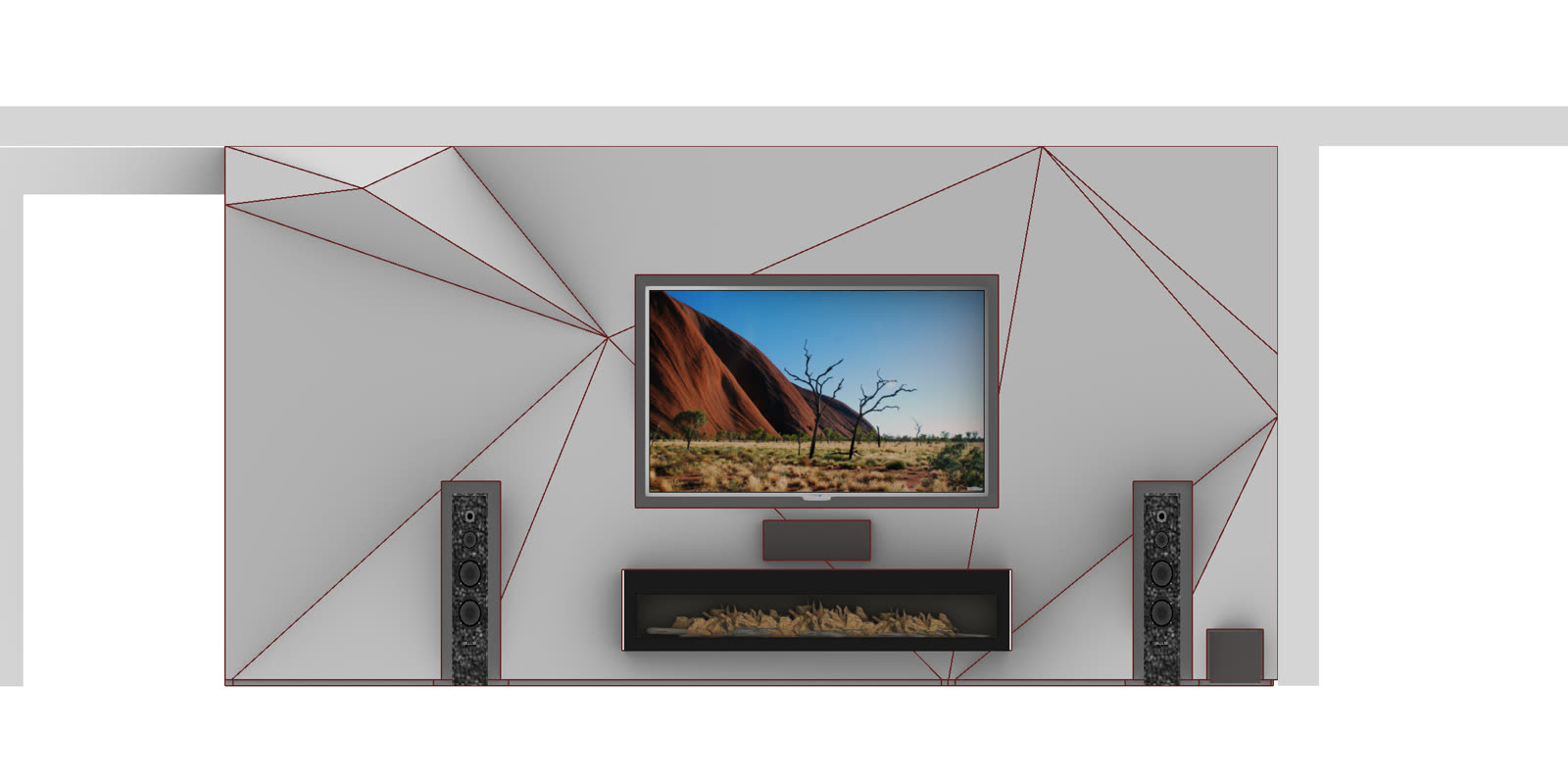

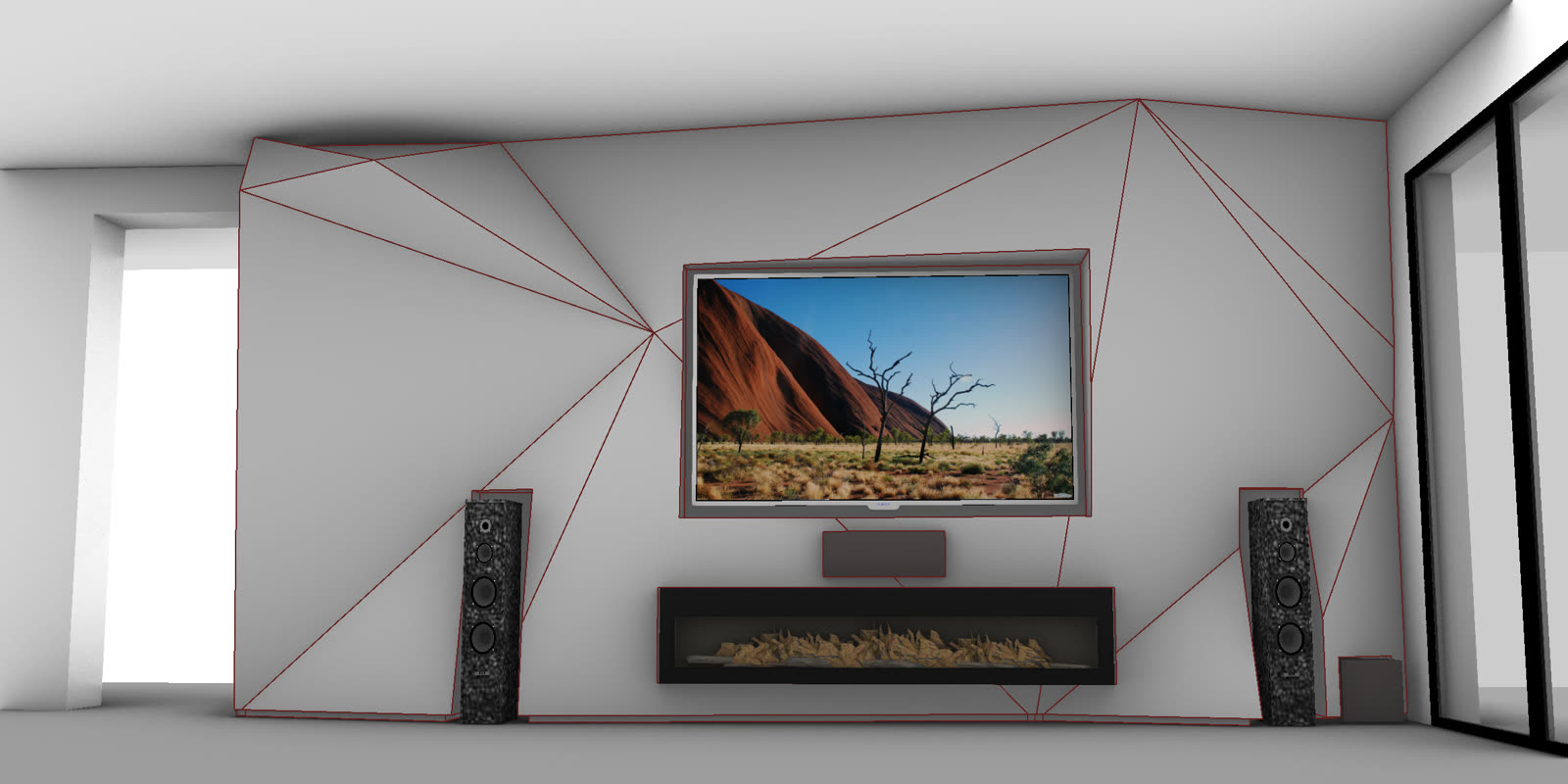

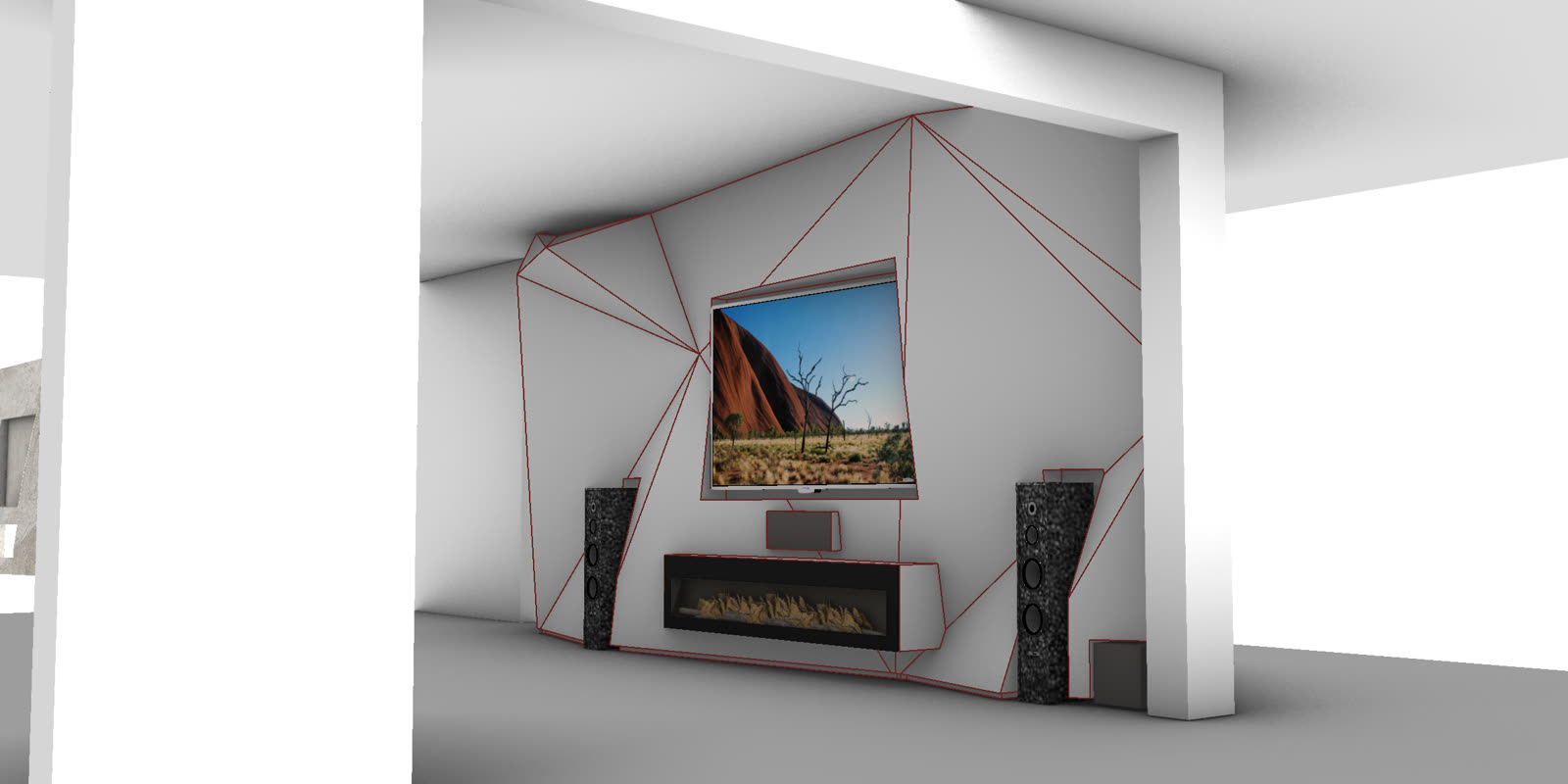

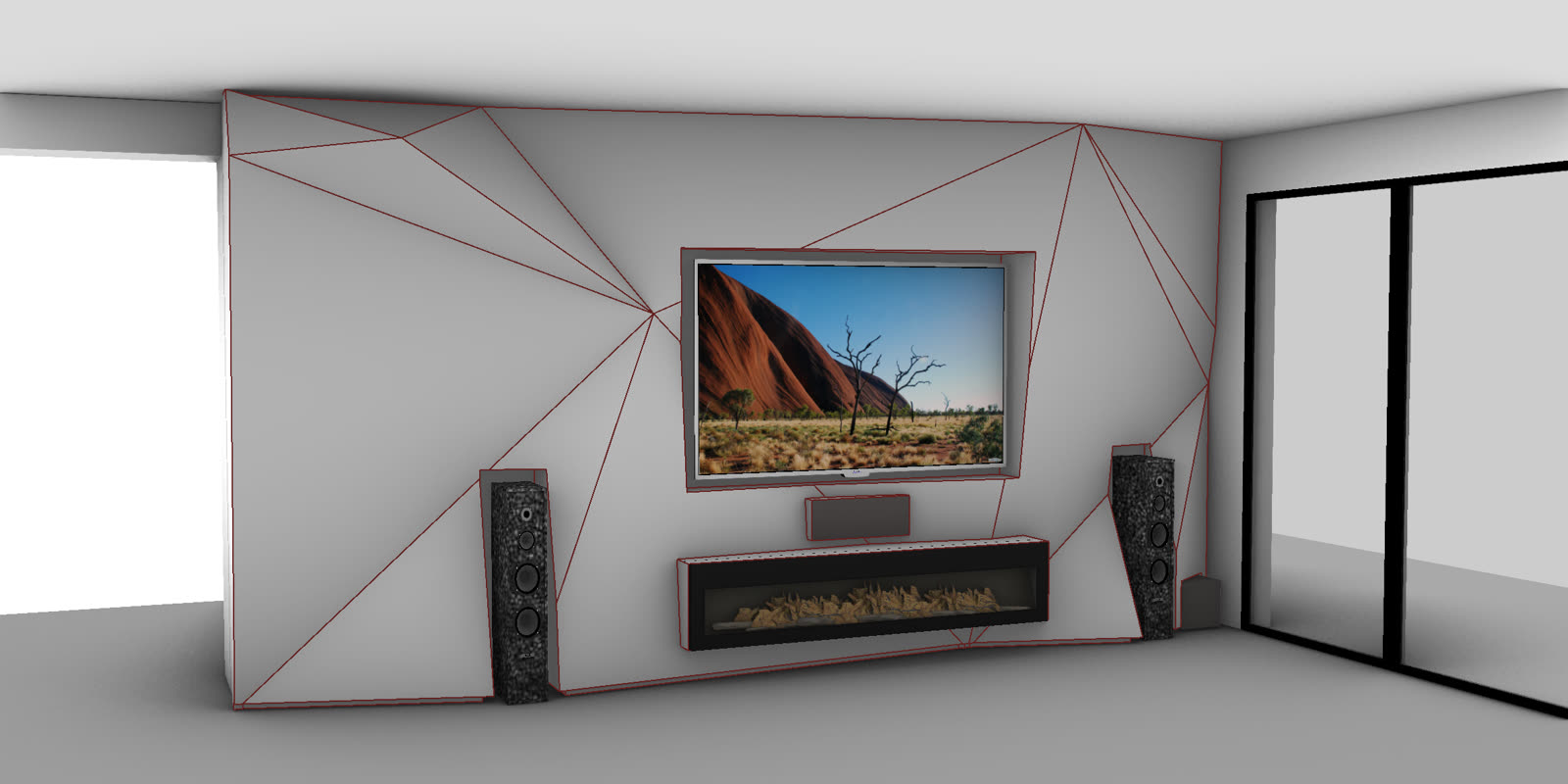

בניתי את הקיר במודל בתוך החדר, עם המידות שלו ועם הטלוויזיה והקמין במקום. אלה המבטים ששלחתי לאדריכל כדי שיראה מה מקבלים לפני שחותכים.
אלה לא הדמיות. זה המודל עצמו, בדיוק החומר שממנו יוצא אחר כך קובץ החיתוך.
שלב 2 · מה יש מתחת

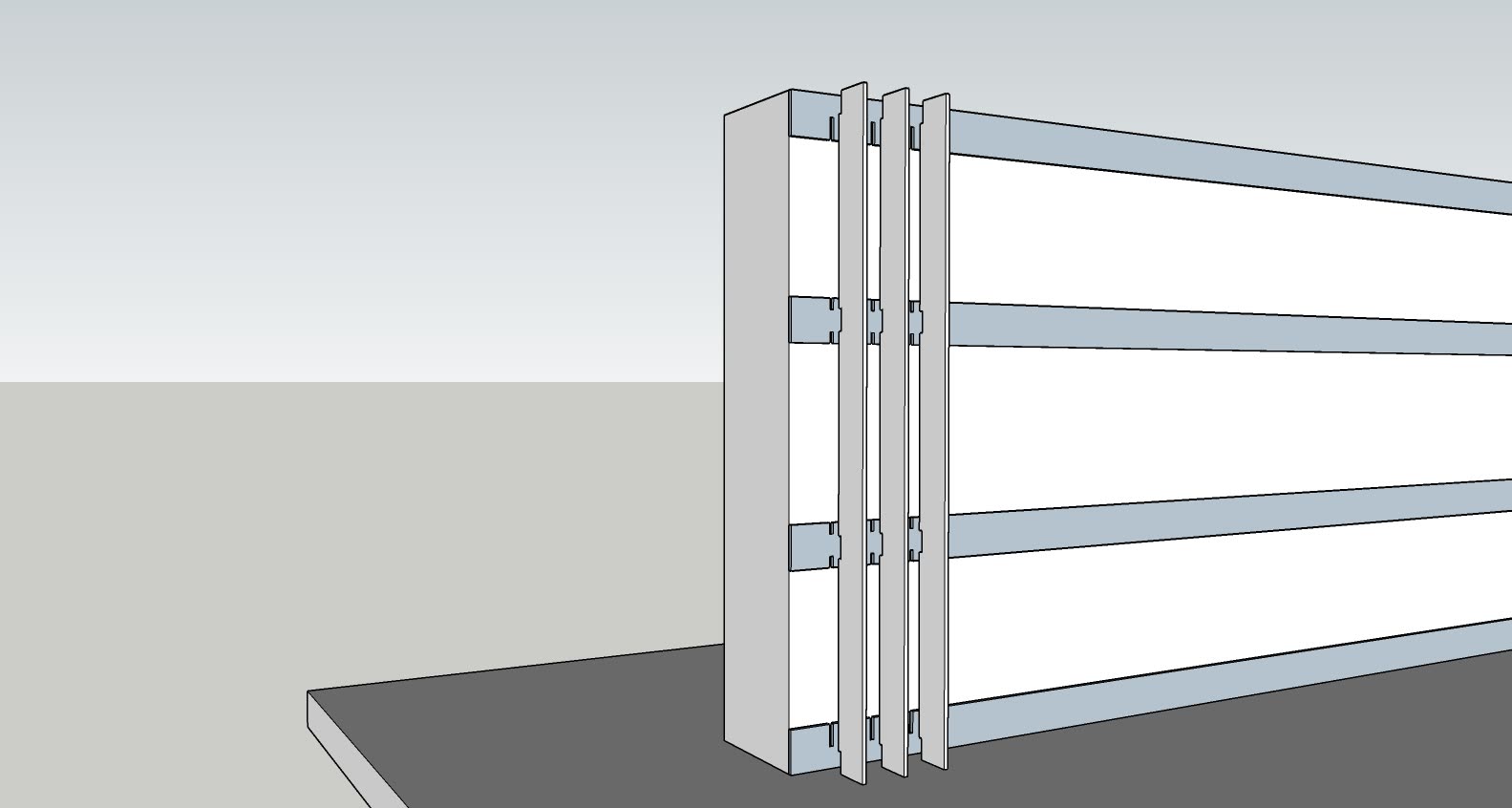

מתחת לעור המשולש יושב שלד של צלעות: אנכיות שמגדירות את העומק בכל נקודה, ואופקיות שמחזיקות אותן במרחק. כל צלע אנכית חתוכה בפרופיל אחר, והיא זו שקובעת כמה הקיר בולט בדיוק שם. הצלעות מתחברות בחריצים, בלי מדידה בשטח.
שלב 3 · תיק הייצור
הקיר נבנה שכבה על שכבה, ולכל שכבה יש תוכנית משלה. בכל זוג למטה: מימין איך השכבה נראית מורכבת, ומשמאל התוכנית עצמה עם המספרים שנשלחה לחיתוך.

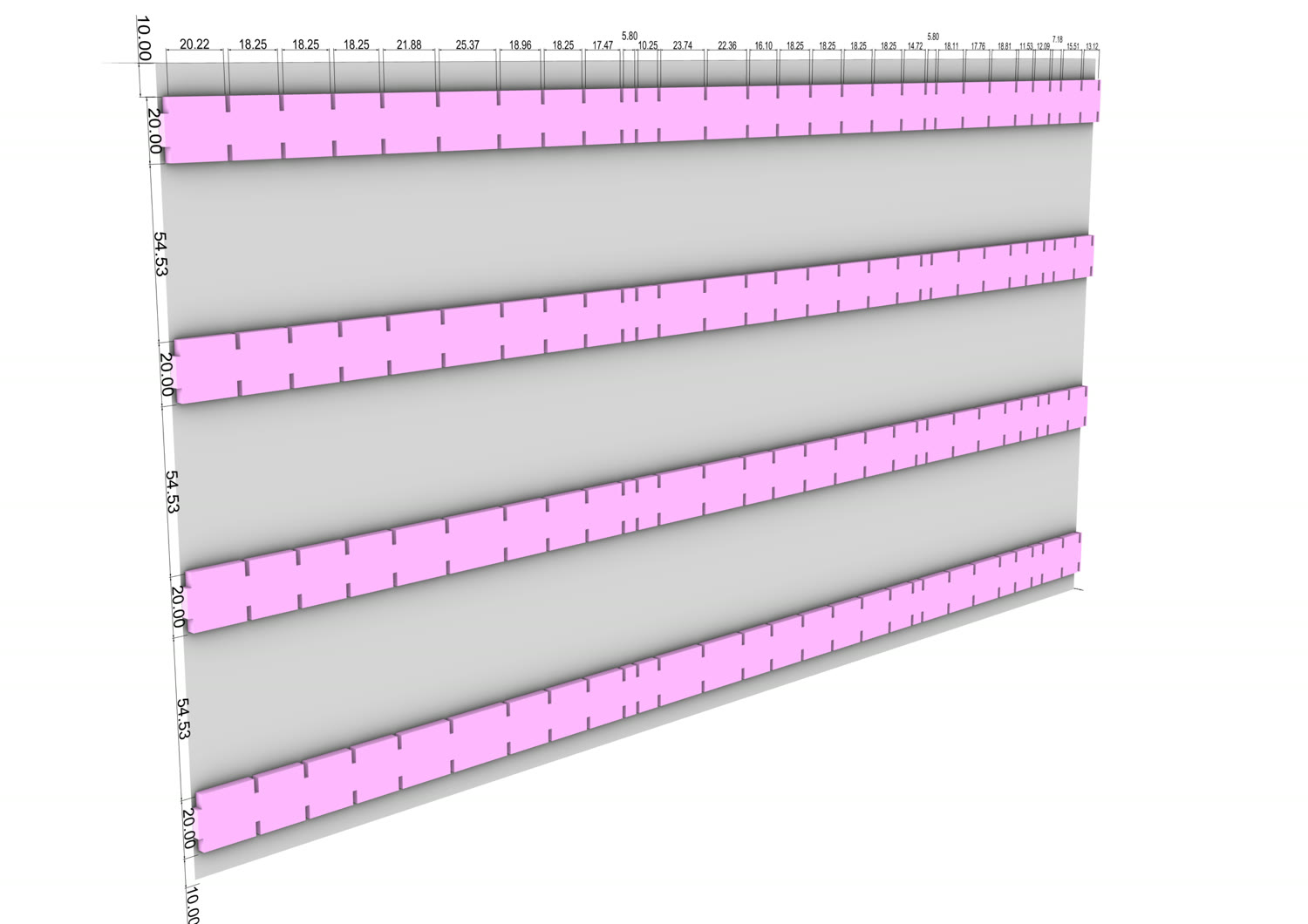

הן נתלות על הקיר הקיים וקובעות את הגבהים. כל השאר נתלה עליהן.
מורכבפתח PDF מקורי

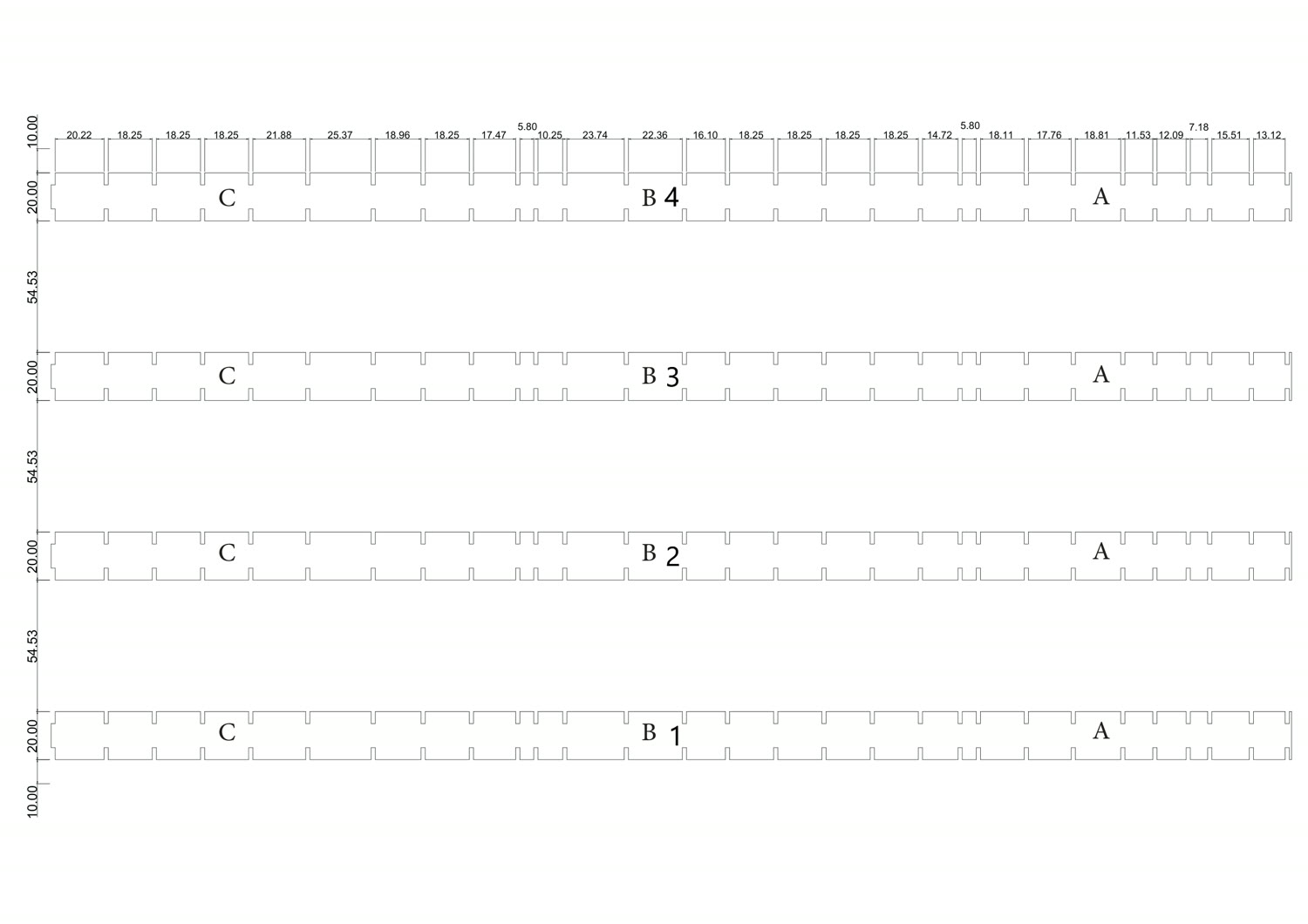

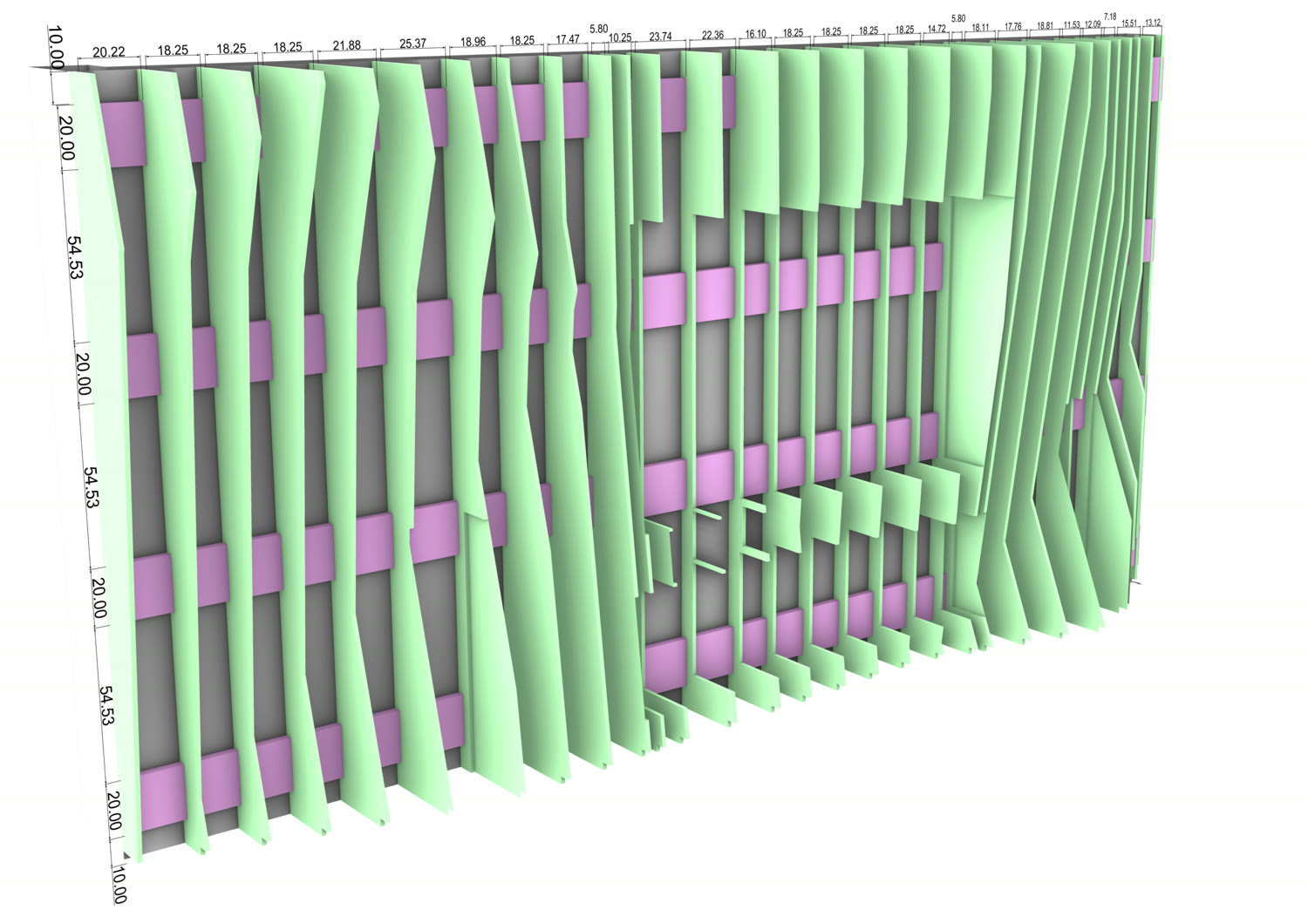

התוכנית · 1–4פתח PDF מקוריכל אנכית חתוכה בפרופיל אחר, ונכנסת לחריץ שלה באופקית. פה נולד העומק המשתנה של הקיר.
מורכבפתח PDF מקורי

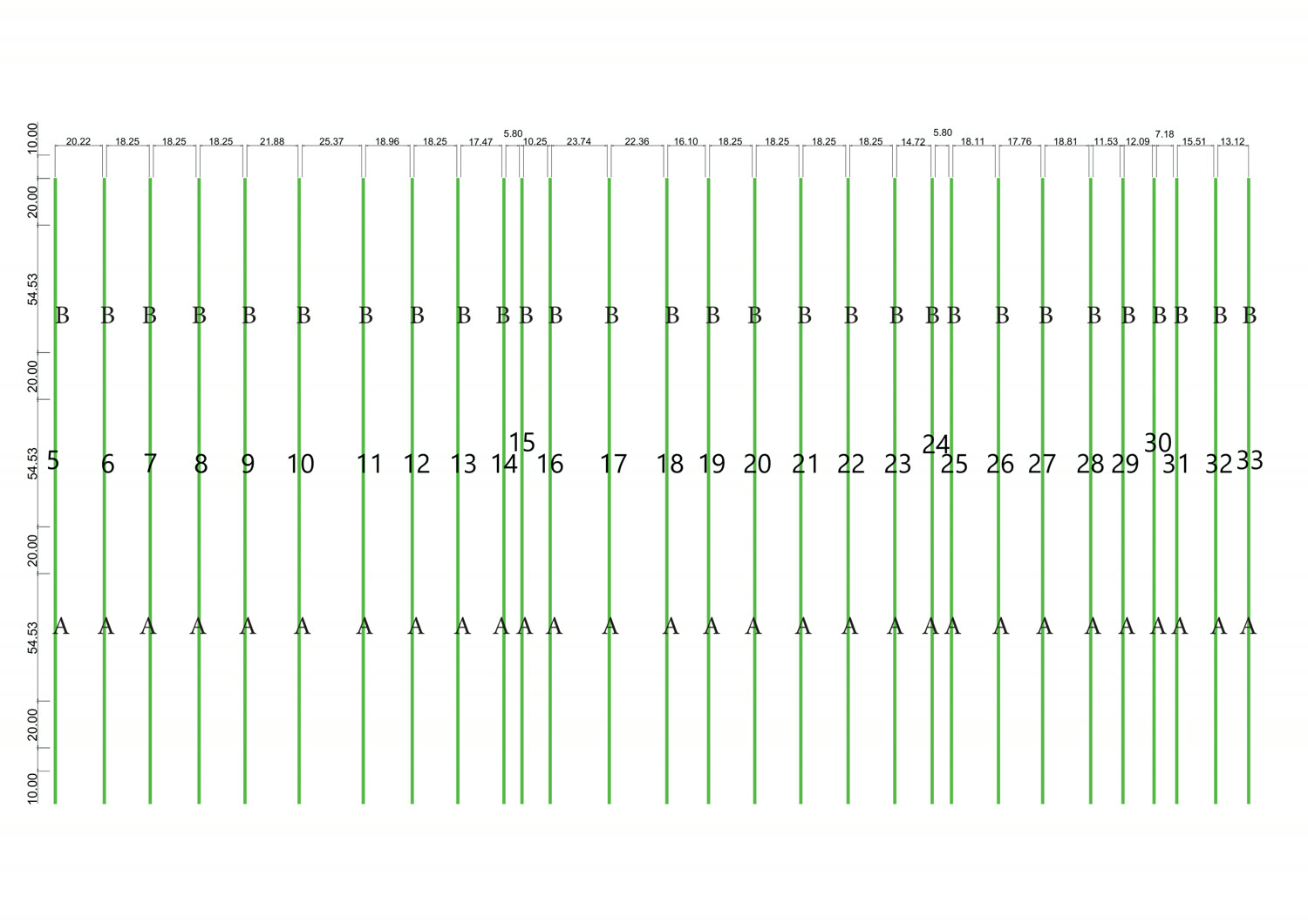

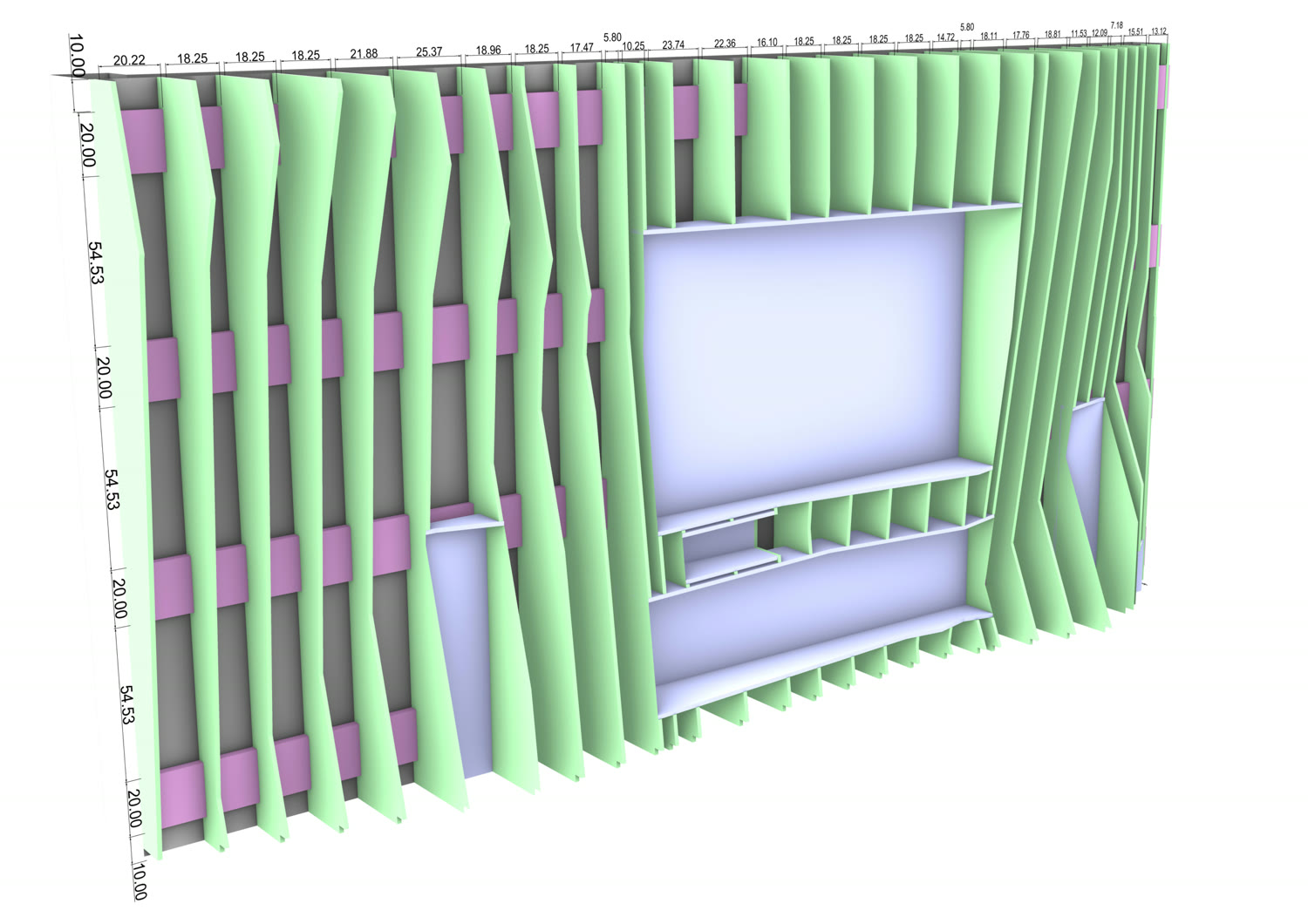

התוכנית · 5–33פתח PDF מקוריהטלוויזיה, הקמין והרמקולים מקבלים קופסאות בתוך השלד עצמו, מתוכננות איתו ולא חתוכות בו אחר כך.
מורכבפתח PDF מקורי

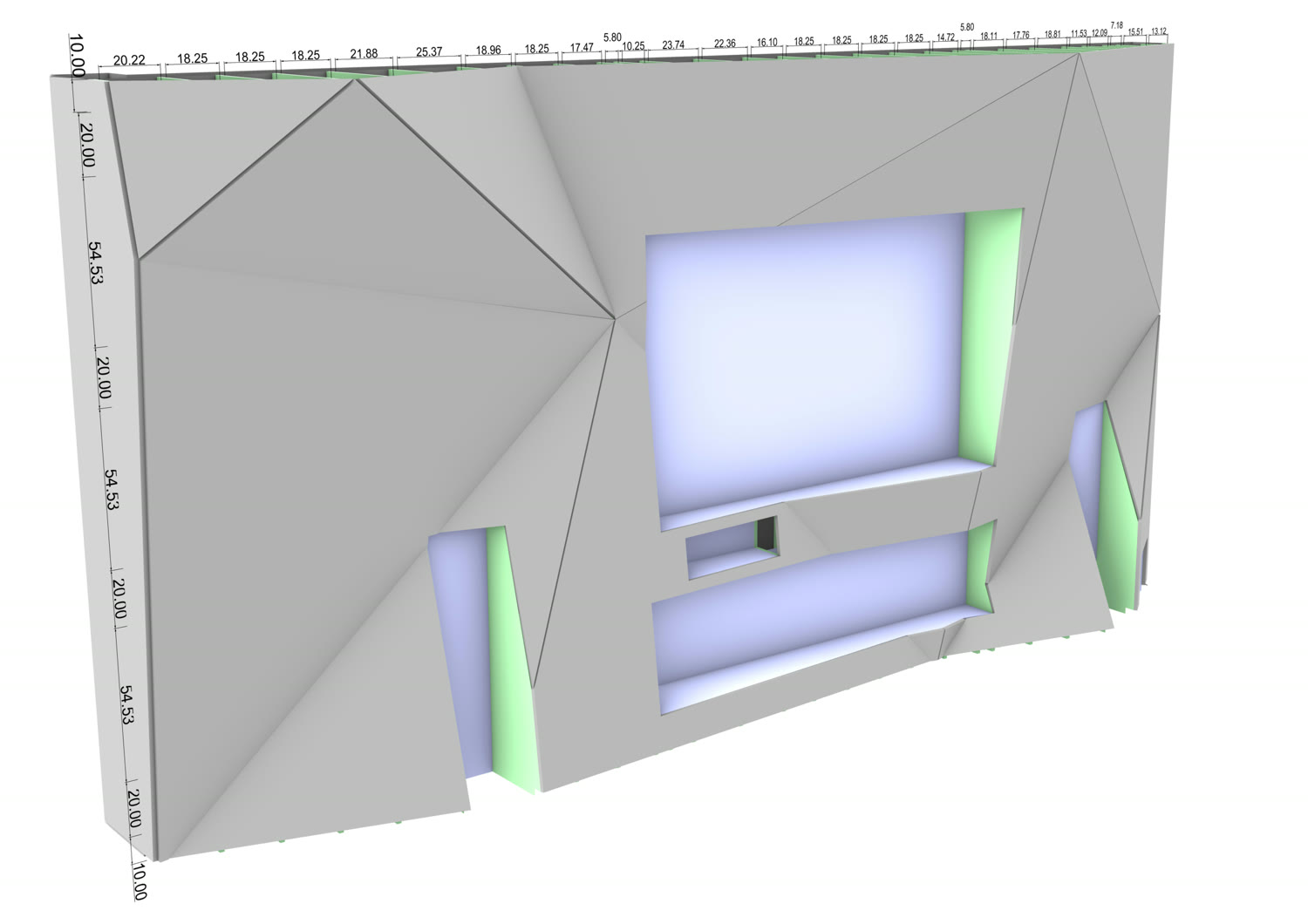

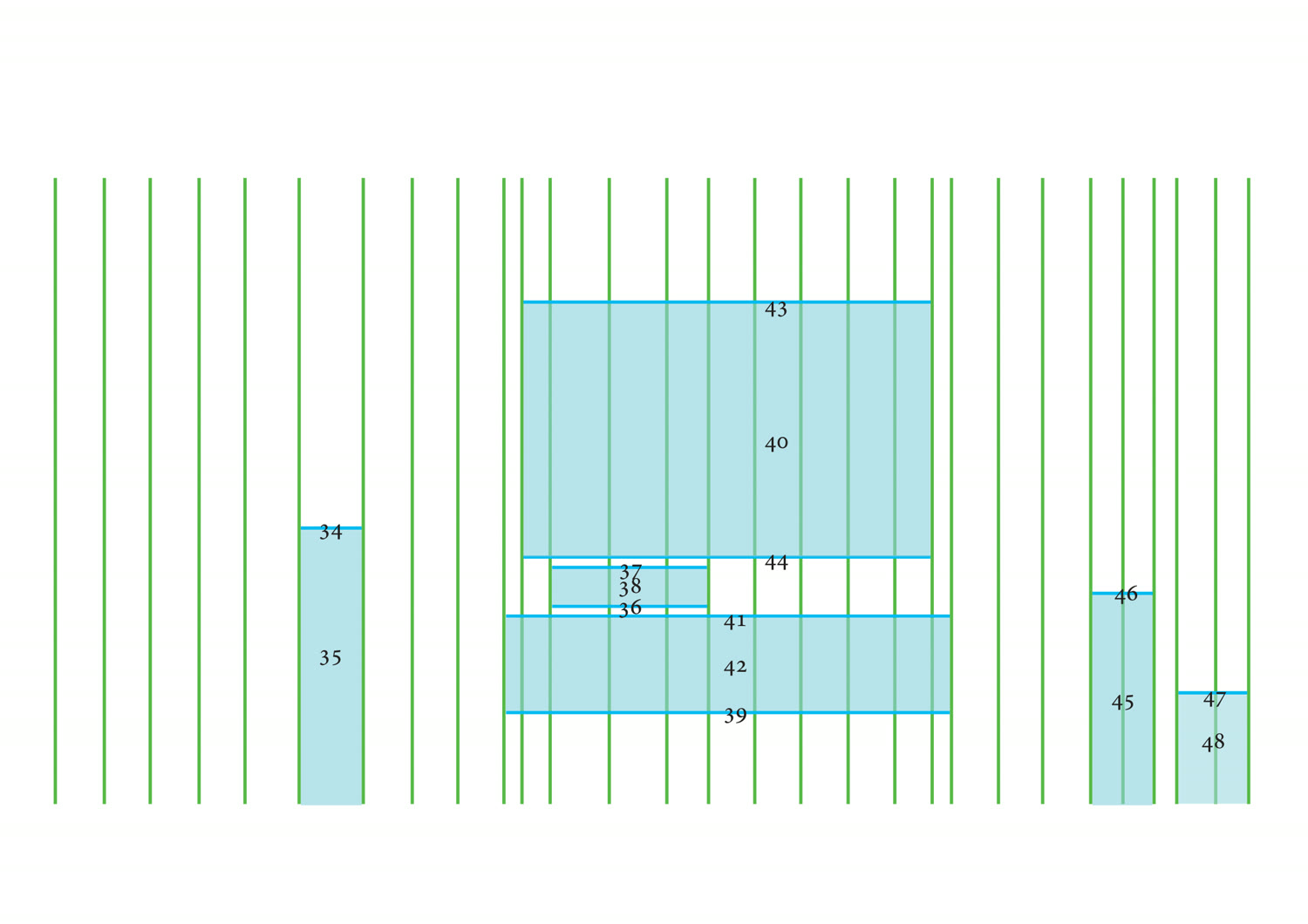

התוכנית · 34–49פתח PDF מקוריהפאות המשולשות נסגרות על השלד. האותיות A ו-B בתוכנית מסמנות איזו פאה נכנסת מתחת לאיזו, כדי שהקו ייצא נקי.
מורכבפתח PDF מקורי

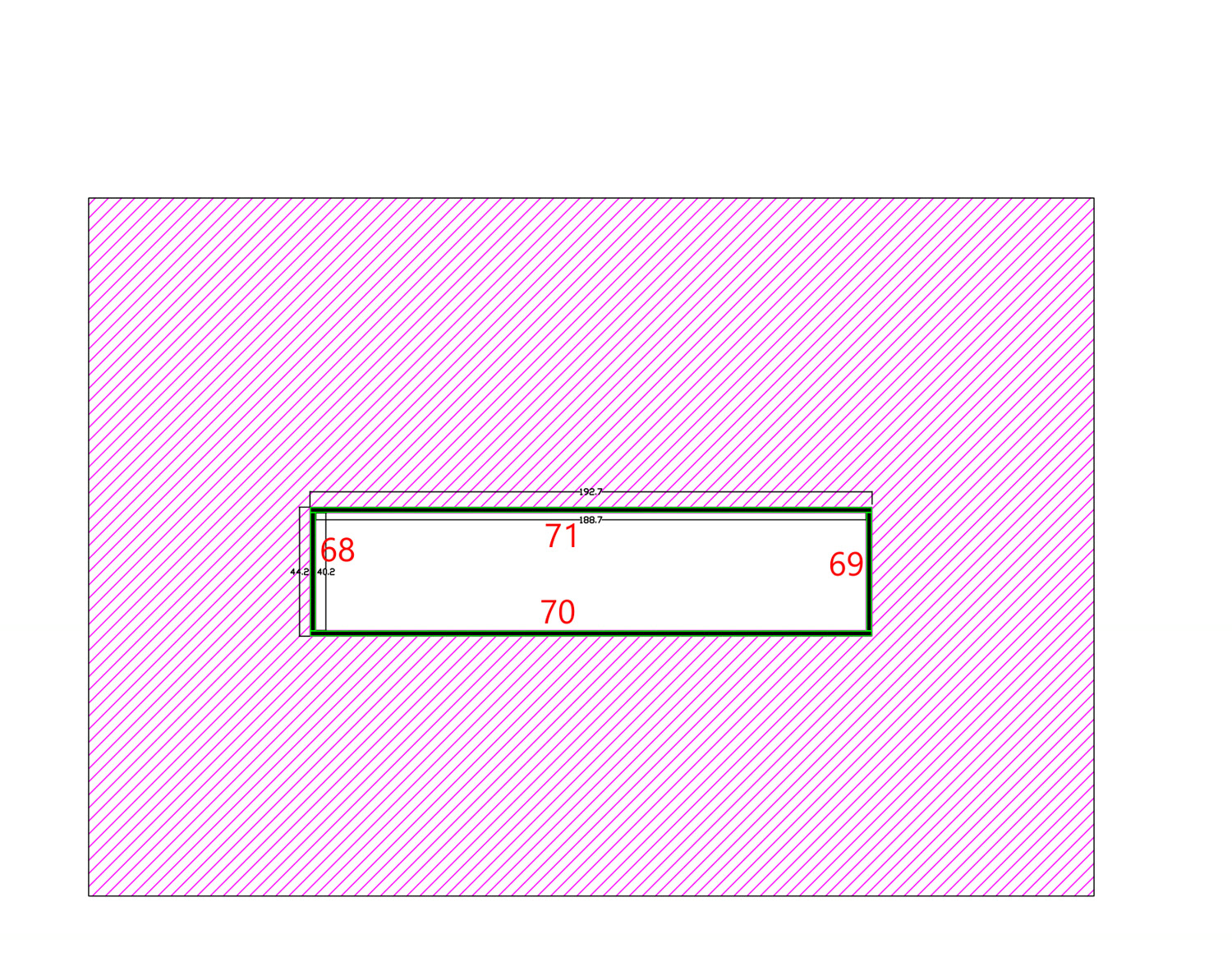

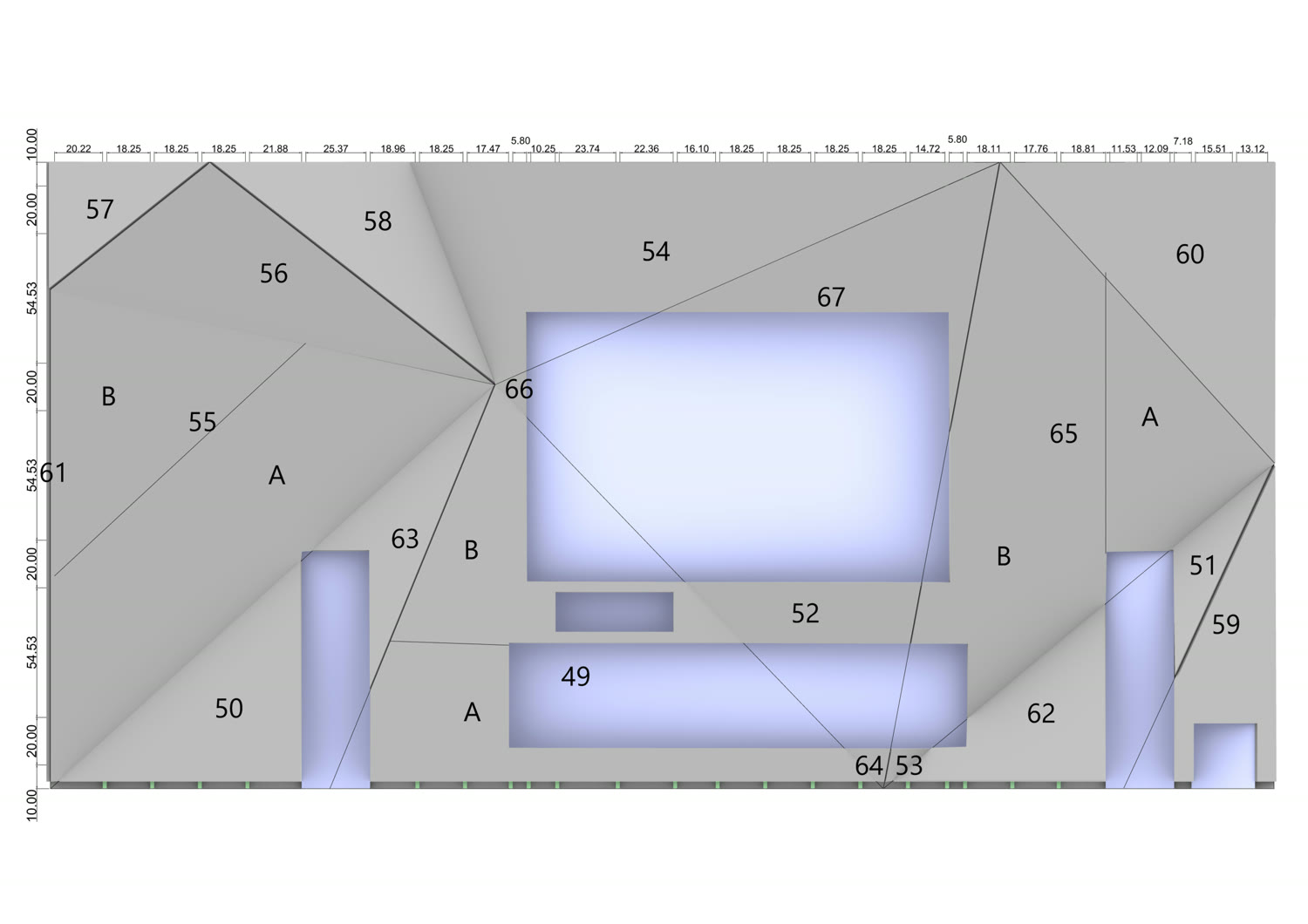

התוכנית · 50–67פתח PDF מקוריהקמין מקבל תוכנית נפרדת משלו, כי הוא היחיד שדורש מרווח אוורור ופתח חשמל בתוך עובי הקיר. ולצידו מפרט המידות שנסגר לפני הכל.
התוכנית · 68–71פתח PDF מקורי

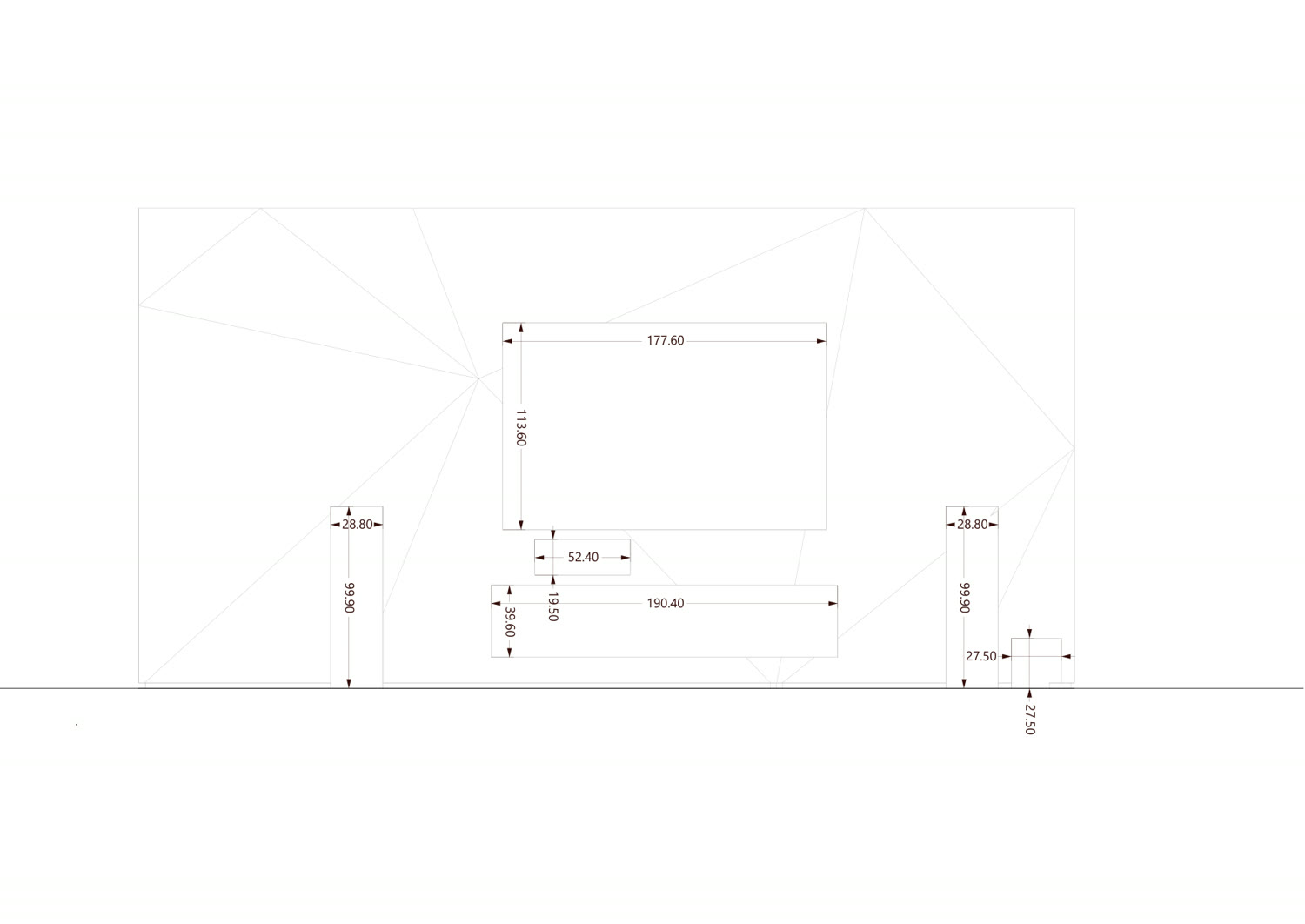

מפרט המידותפתח PDF מקוריבשלב הזה כבר אין החלטות פתוחות. מי שמייצר לא צריך להתקשר ולשאול.
שלב 4 · בשטח

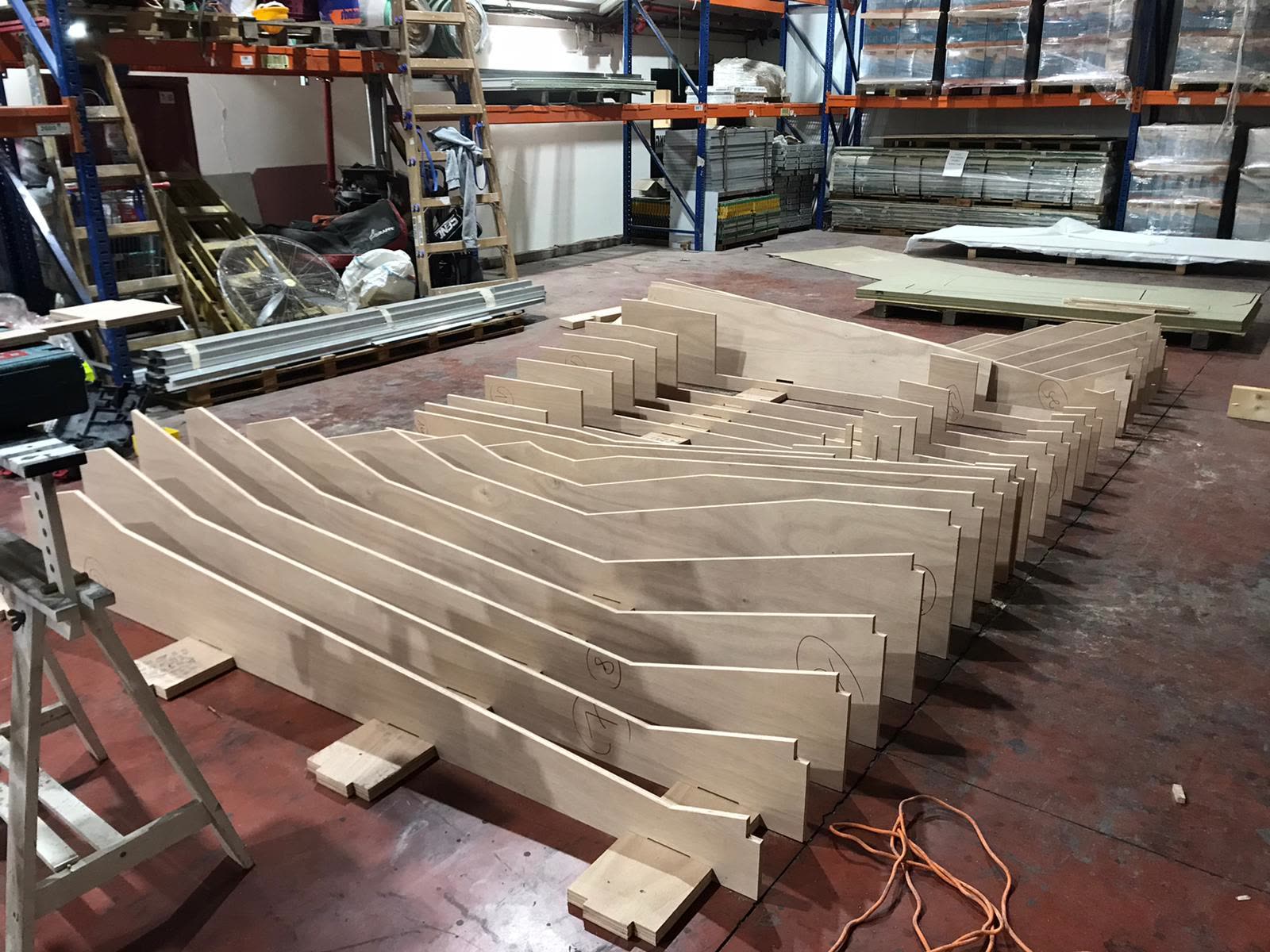

כל הצלעות נחתכות מראש ומגיעות לאתר כערימה ממוספרת. אף אחד לא מסמן ולא מודד באתר.

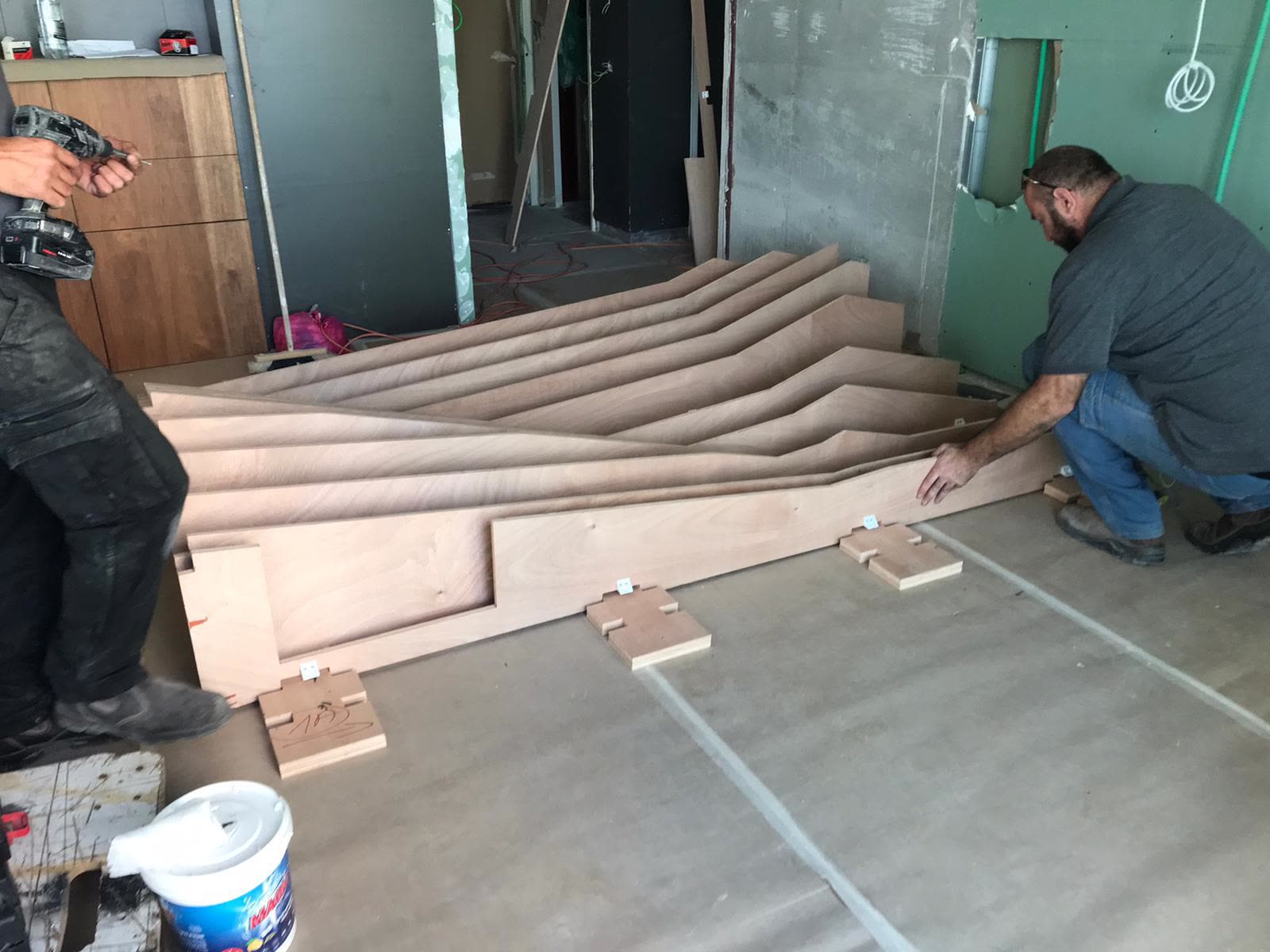

הצלעות נפרסות על הרצפה לפי המספור, כדי שההרכבה תלך משמאל לימין בלי לחפש.

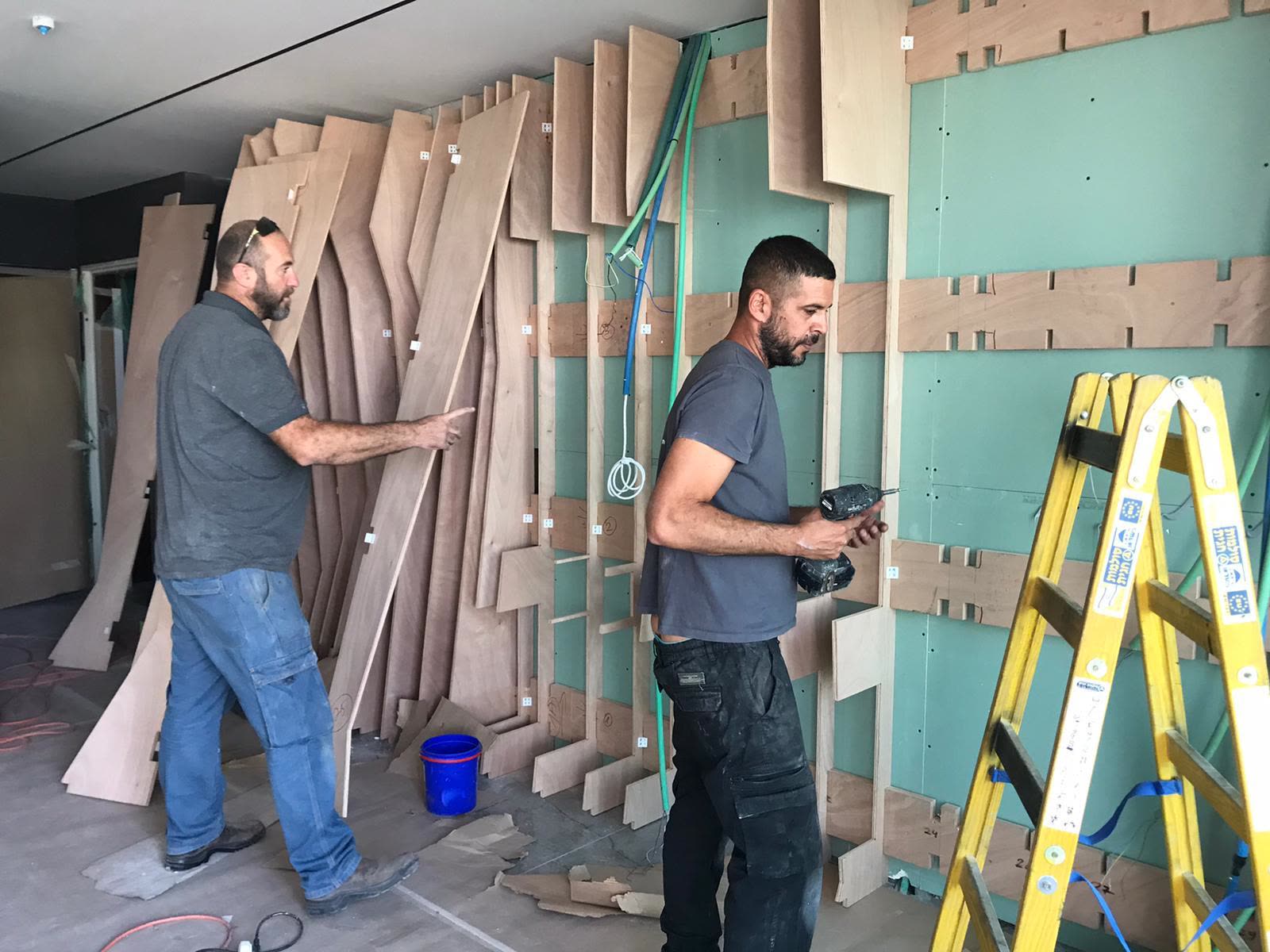

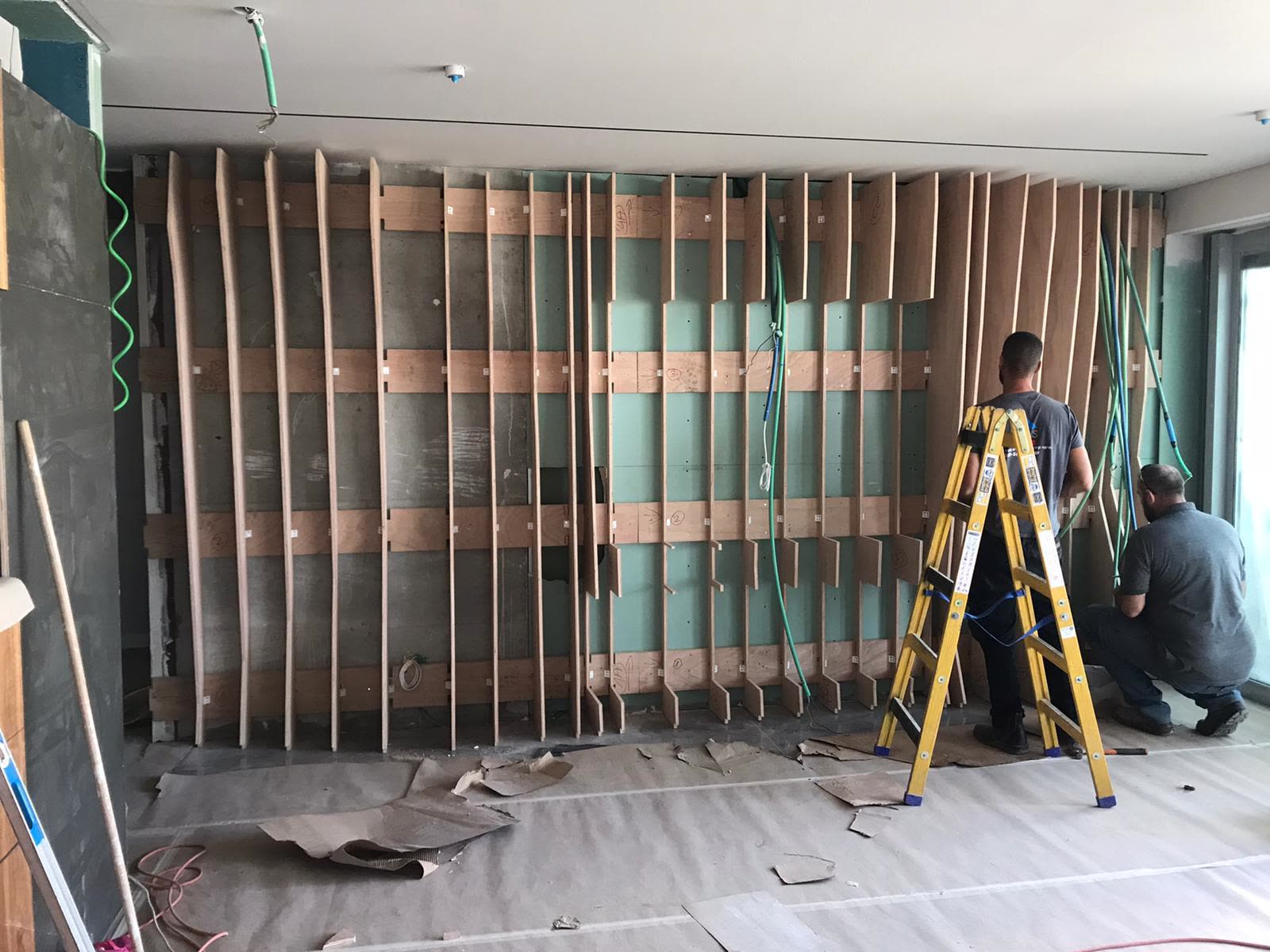

האנכיות נתלות על הקיר הקיים, האופקיות נכנסות לחריצים. פה כבר רואים את הצורה הסופית.
ההרכבה היא עבודה של הצמדה והברגה. אין חישוב באתר, וזה מה שמקצר את הזמן.

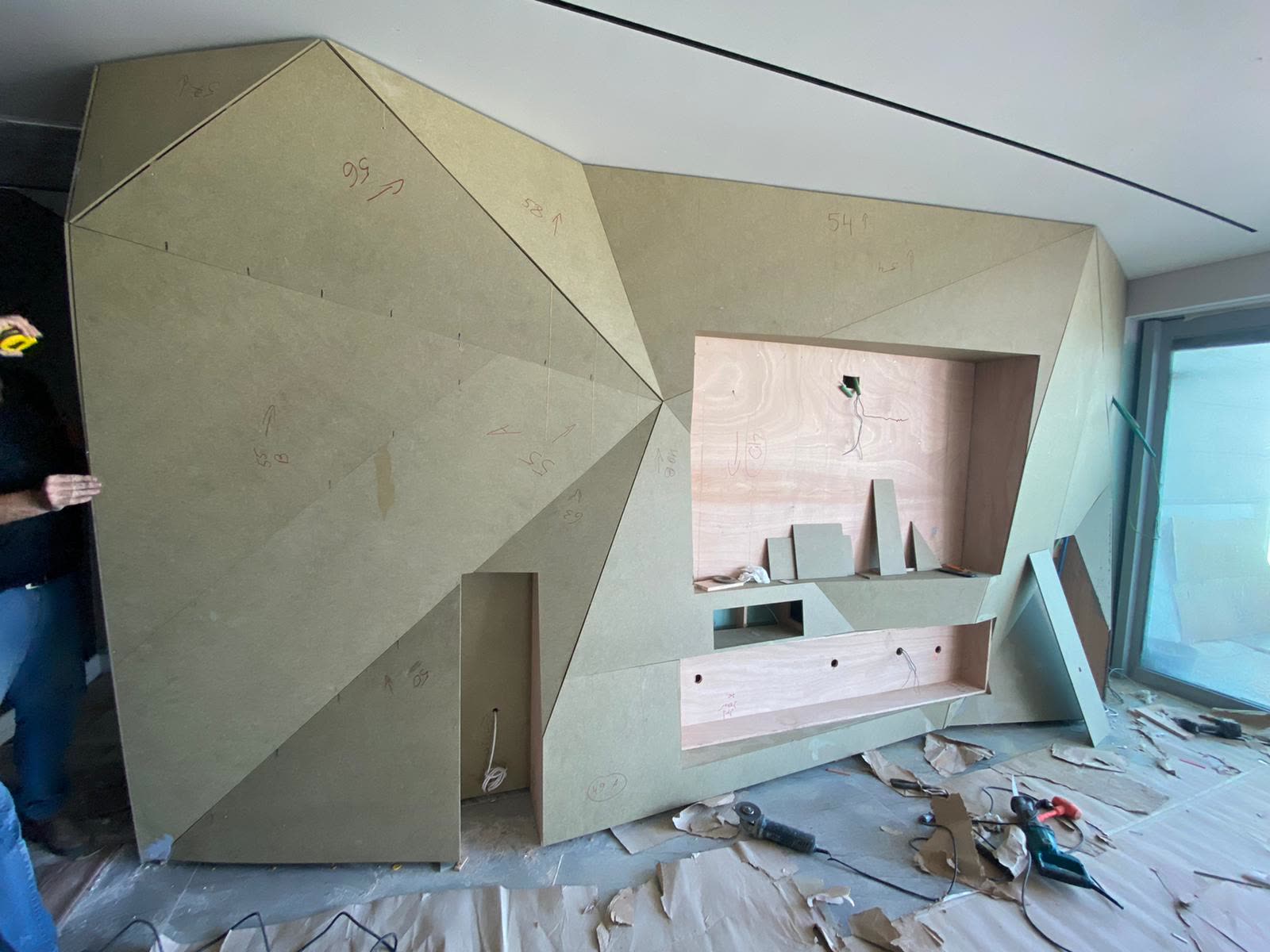

הפאות מולבשות על השלד לפי המספרים. בשלב הזה הקיר כבר נראה כמו הסקיצה.

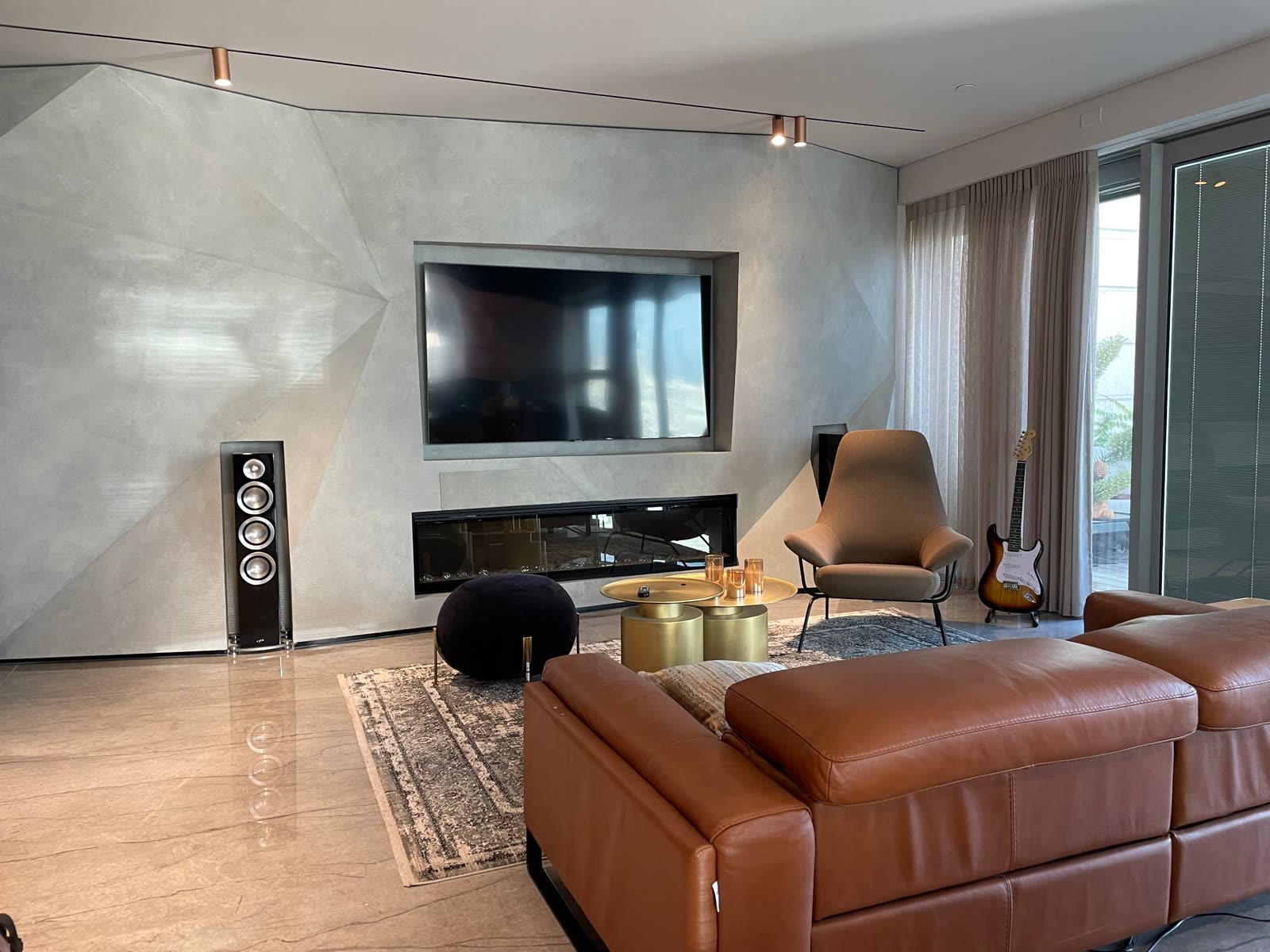

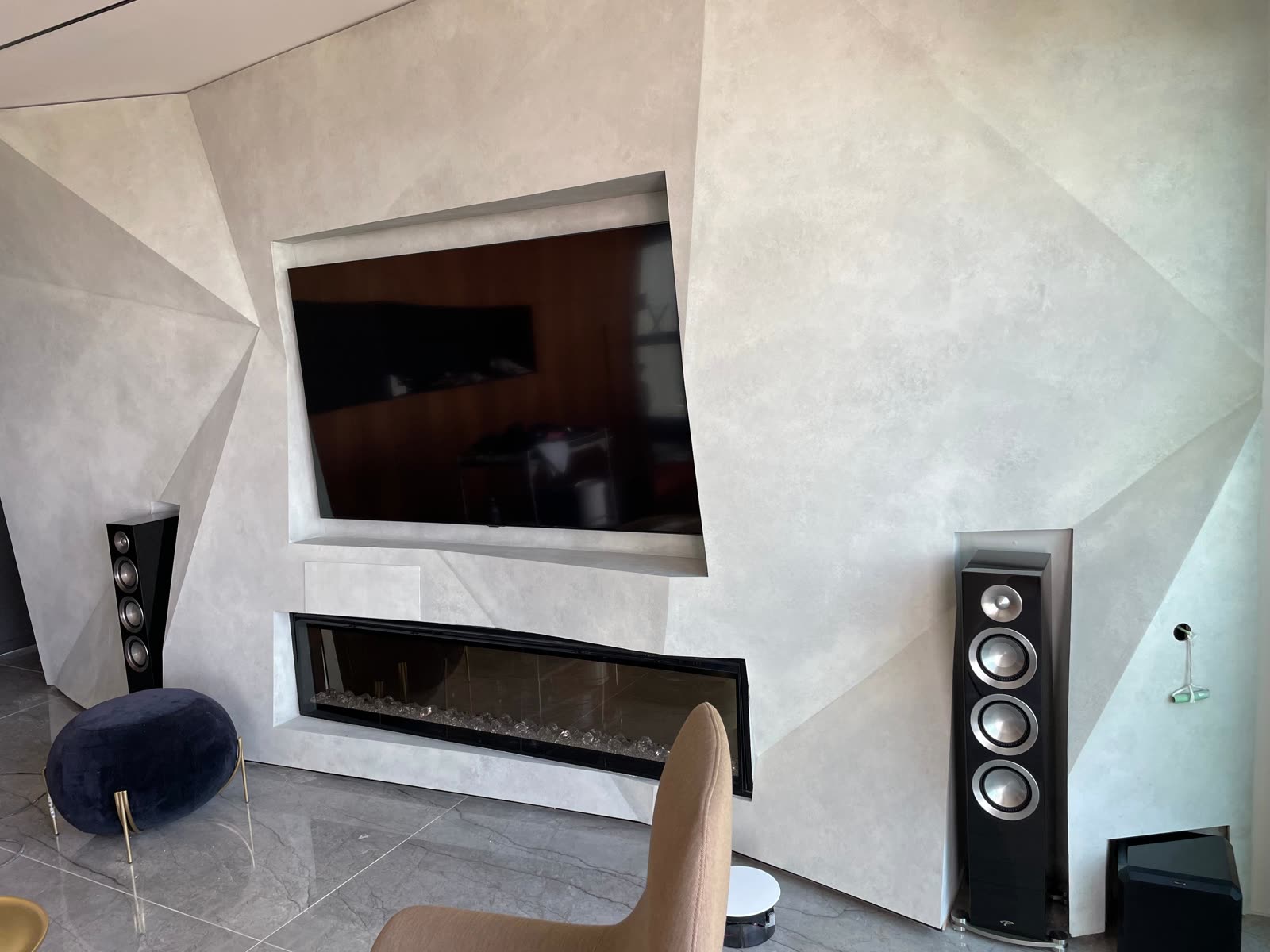

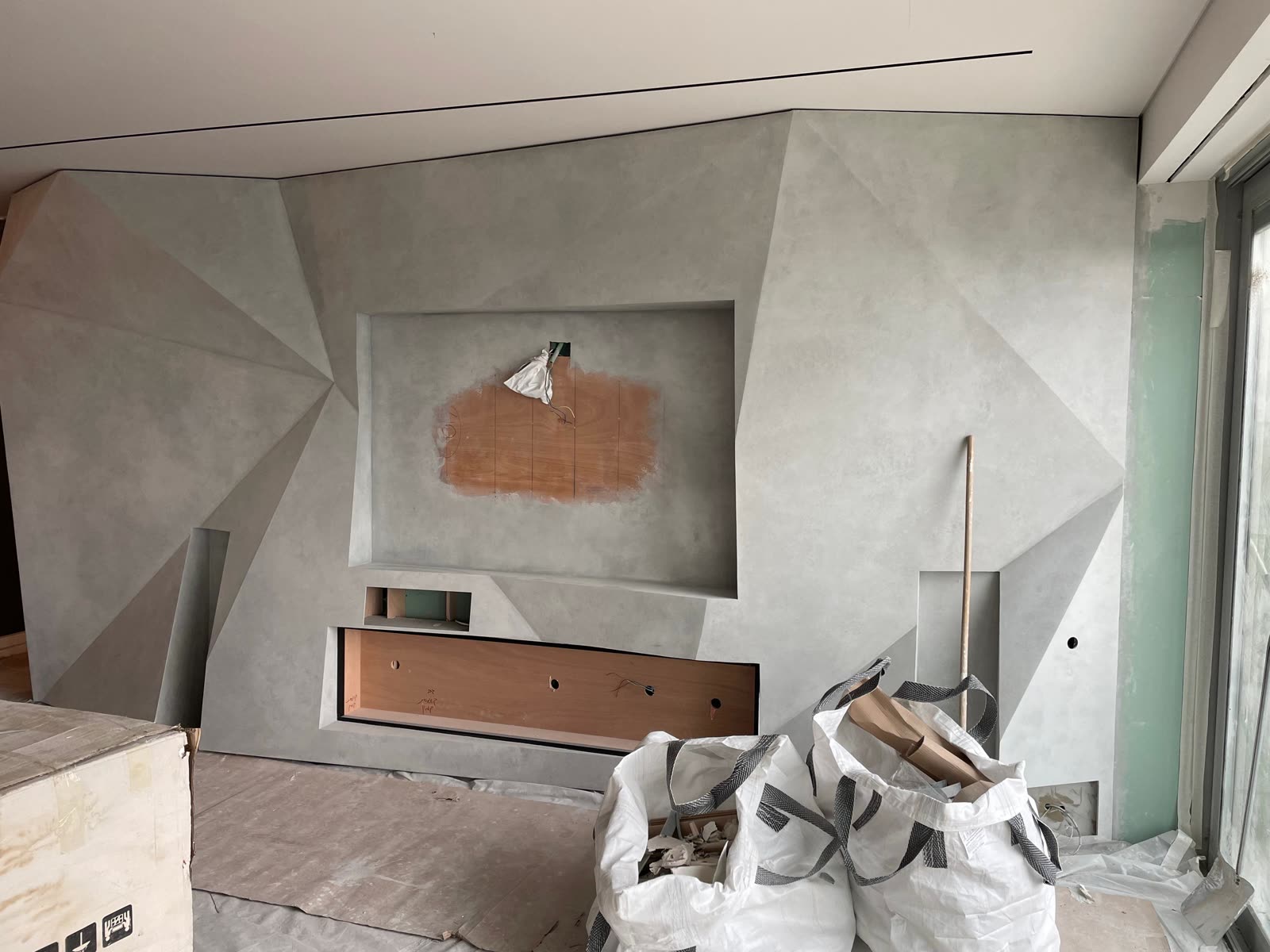

אחרי הטיח כבר לא רואים לוחות ולא רואים ברגים, רק את הקיפול עצמו.

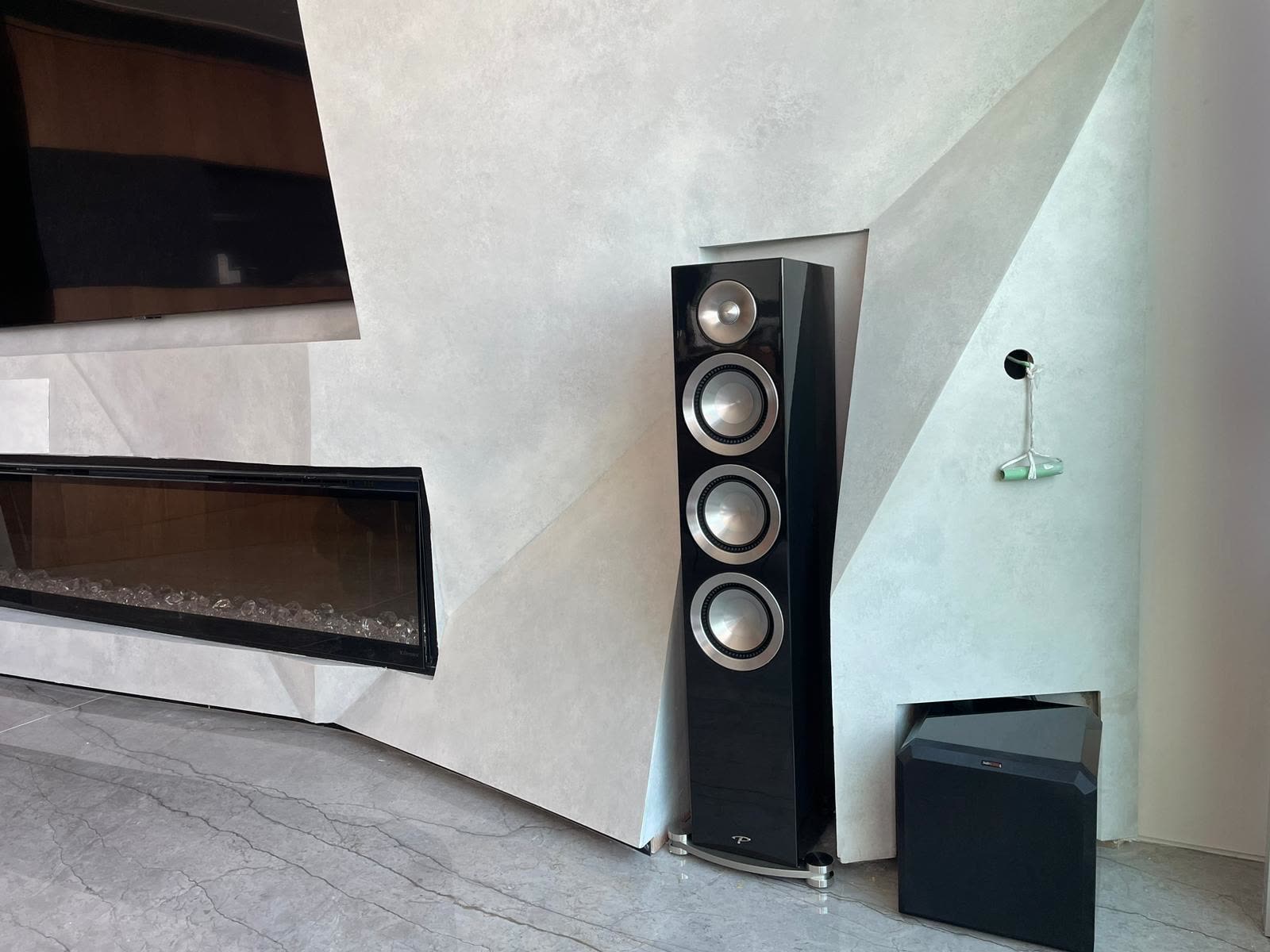

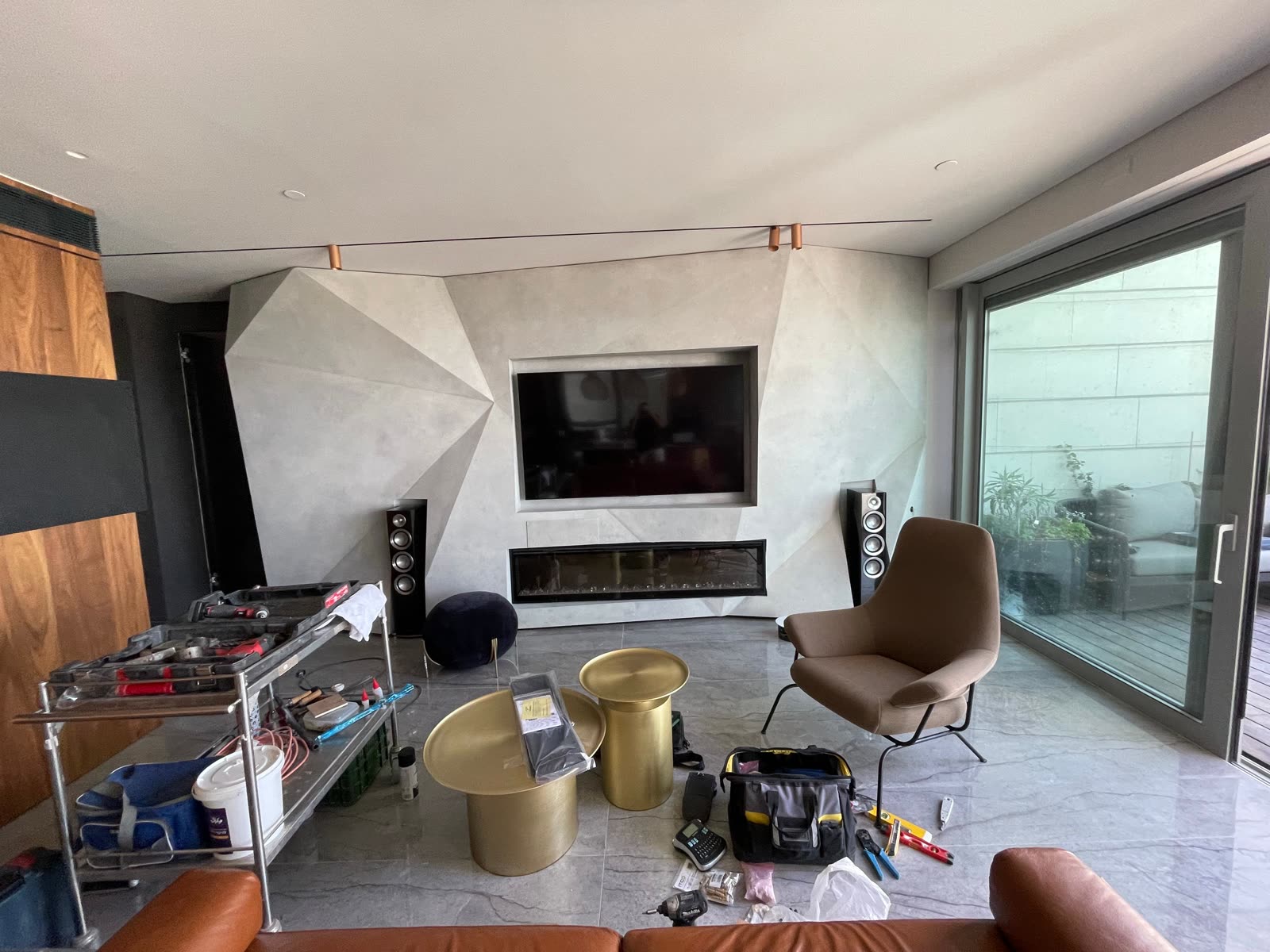

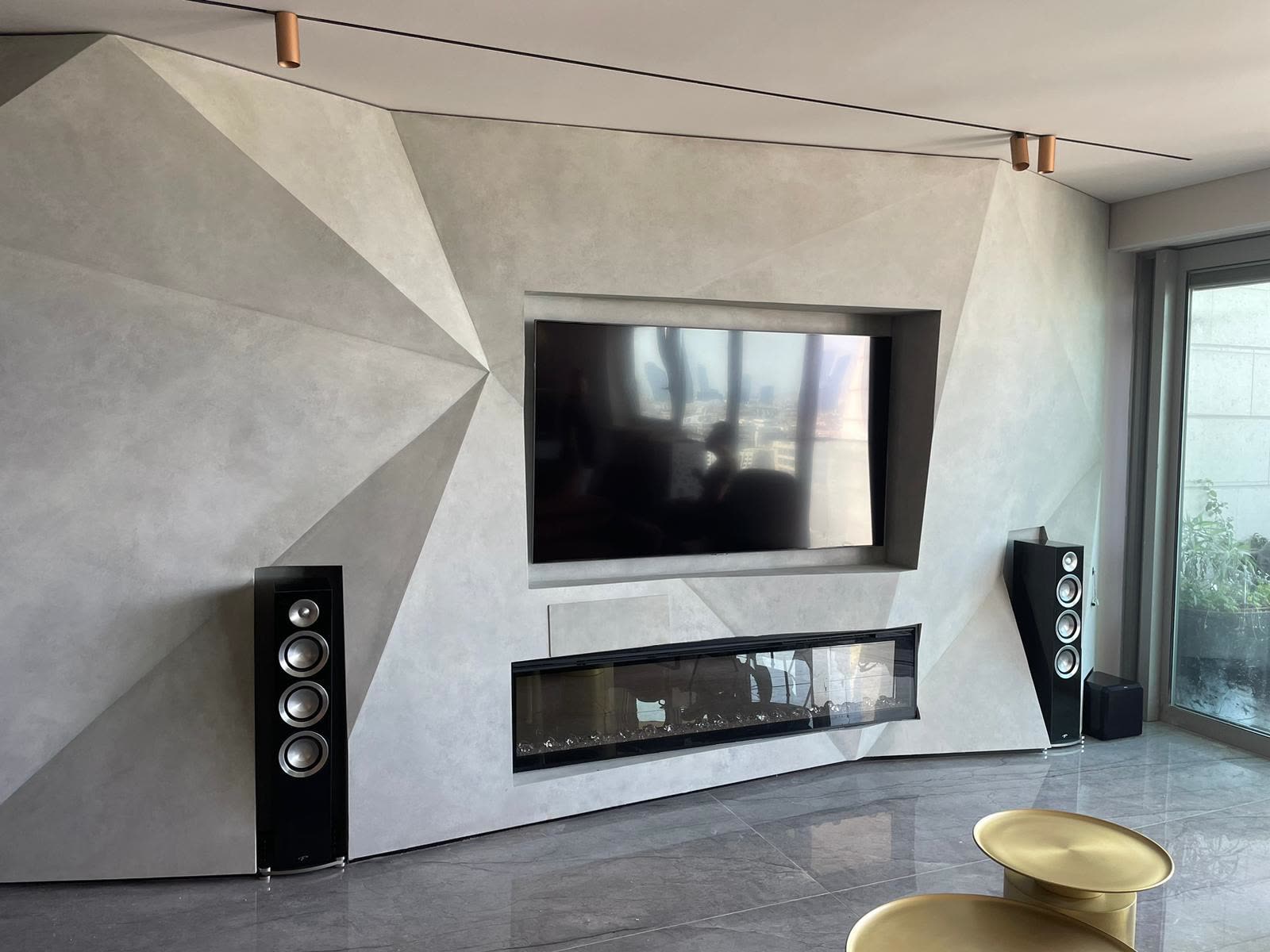

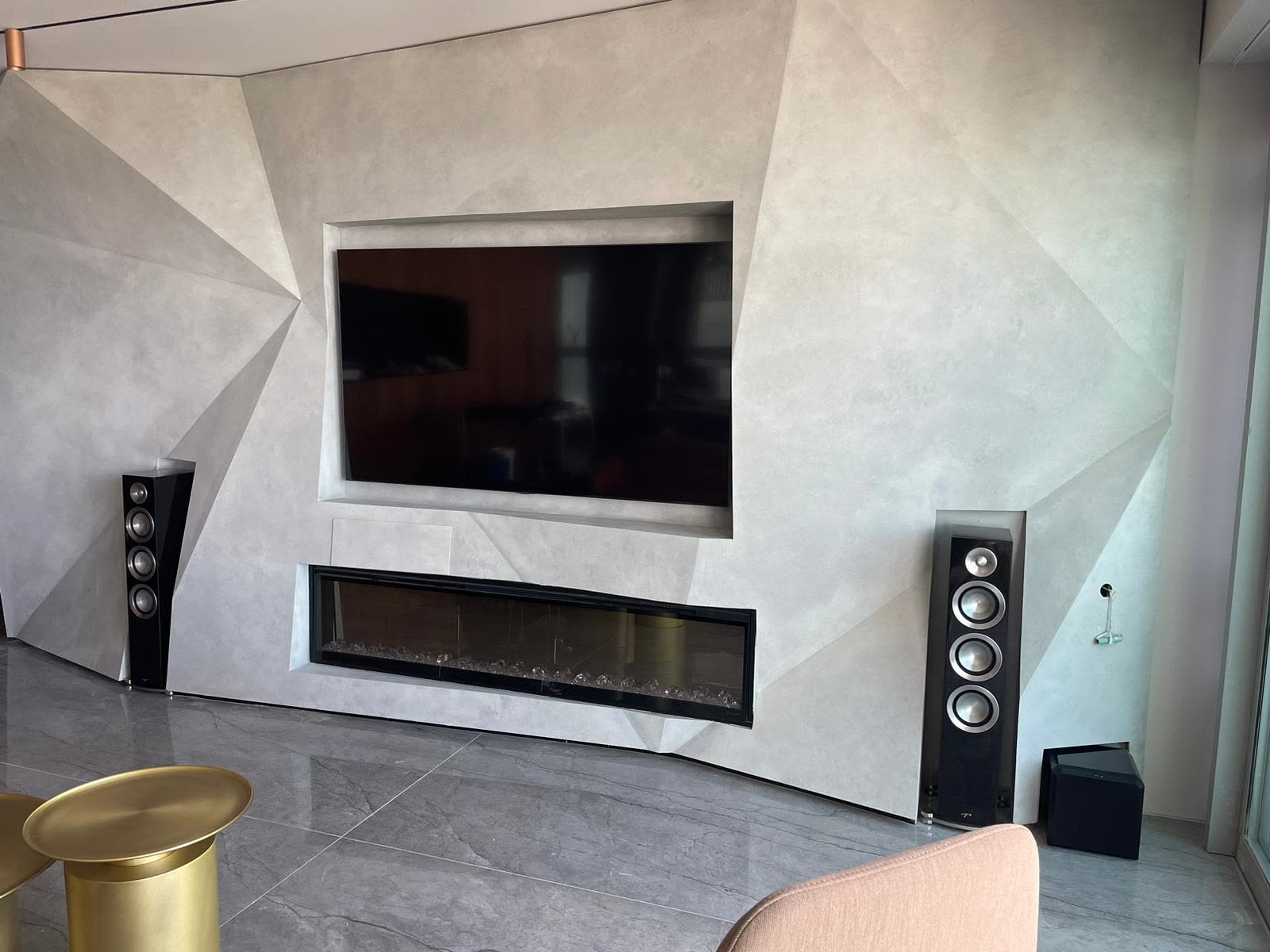

התוצאה
מי עשה מה
האדריכל תכנן את הקיר והביא אותו כמודל קרטון. הוא פנה ל-XYZ Design, פתרונות עיצוב, והם פנו אליי. אני הוצאתי את הגיאומטריה ואת תיק הייצור, והם בנו והרכיבו בשטח. זה גם הסדר שחוזר אצלי בפרויקטים אחרים.
