פרויקט · חדר ישיבות במשרד
קיר טיפות
אדוות של טיפה שנפלה במים, בפורניר אלון שחור, ואותו מוטיב ממשיך על דלת של 2.8 מטר.
פרויקט · חדר ישיבות במשרד
אדוות של טיפה שנפלה במים, בפורניר אלון שחור, ואותו מוטיב ממשיך על דלת של 2.8 מטר.
מה ביקשו
בתוכנית הנגרות שקיבלתי כתוב בדיוק שלוש שורות על האלמנט הזה: חיפוי קיר בנגרות, תבליט פורניר אלון שטרייפ שחור, עיבוד CNC תלת-ממדי. זהו. זו כל ההגדרה, וממנה צריך להגיע לקובץ שמכונה יודעת לחתוך לפיו.

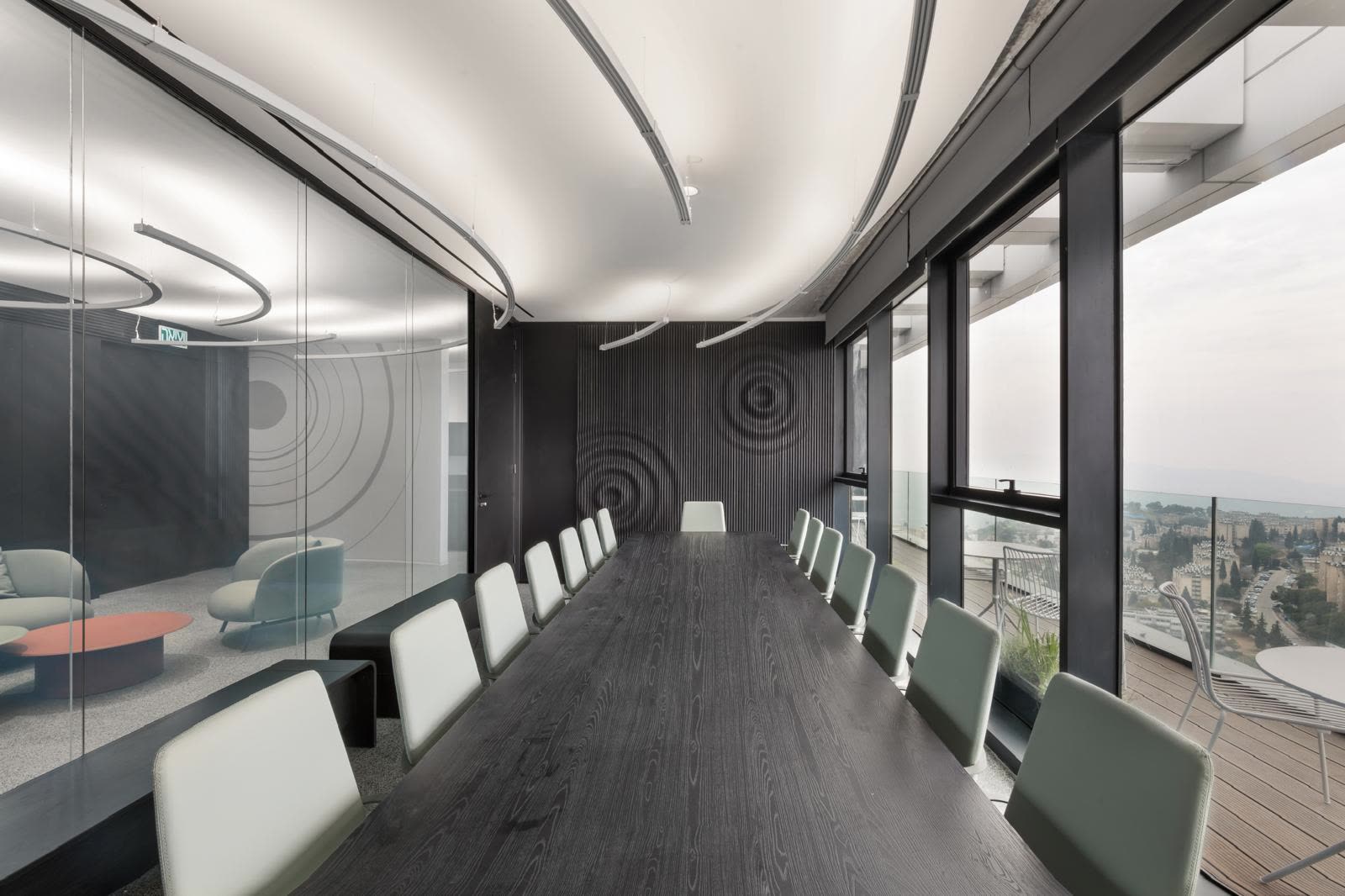

המוטיב שנבחר היה אדוות, כמו טיפה שנופלת למים. שתי טיפות על הקיר של חדר הישיבות, ואחת על הדלת הראשית. וזה נשמע פשוט עד שמנסים לצייר את זה.
הרעיון

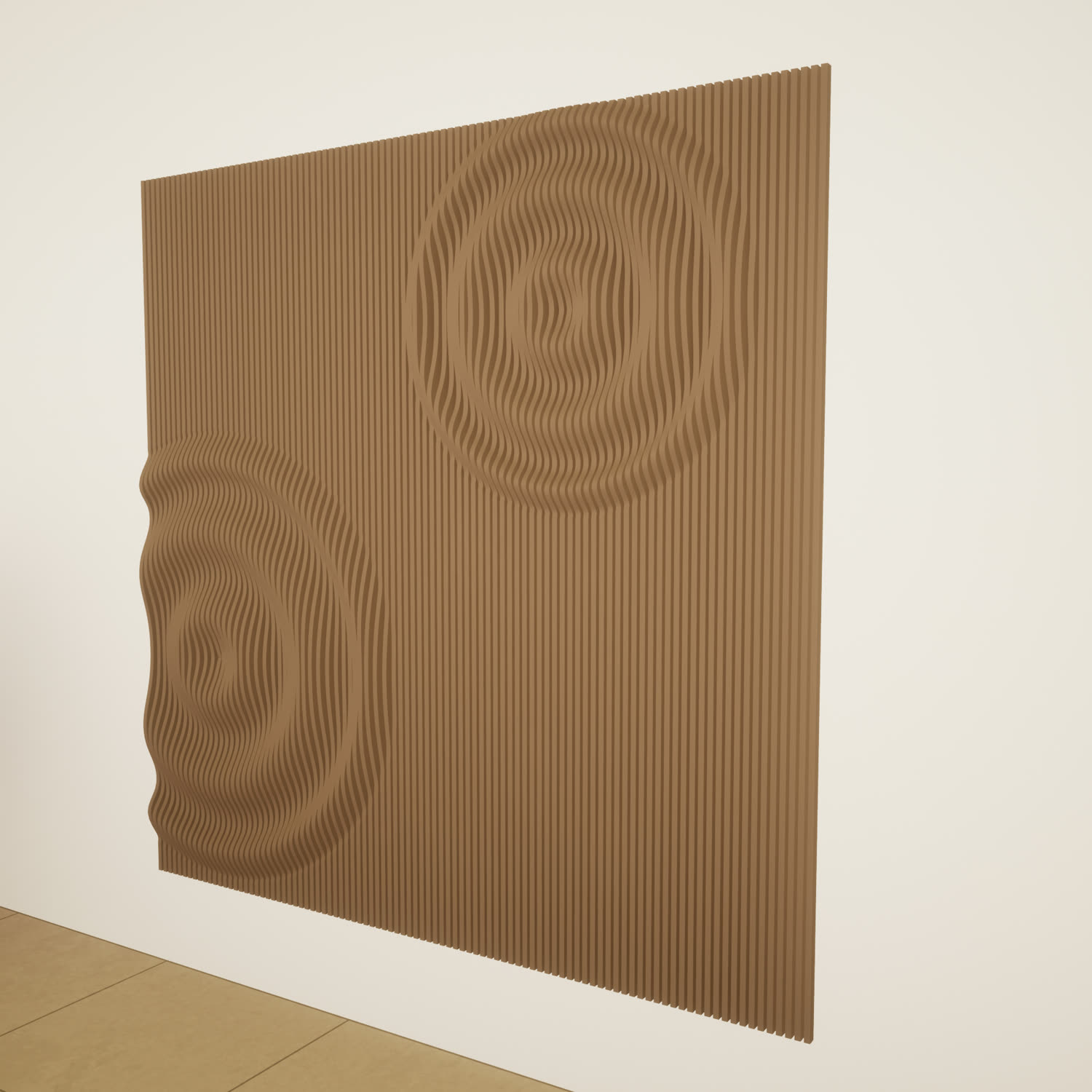

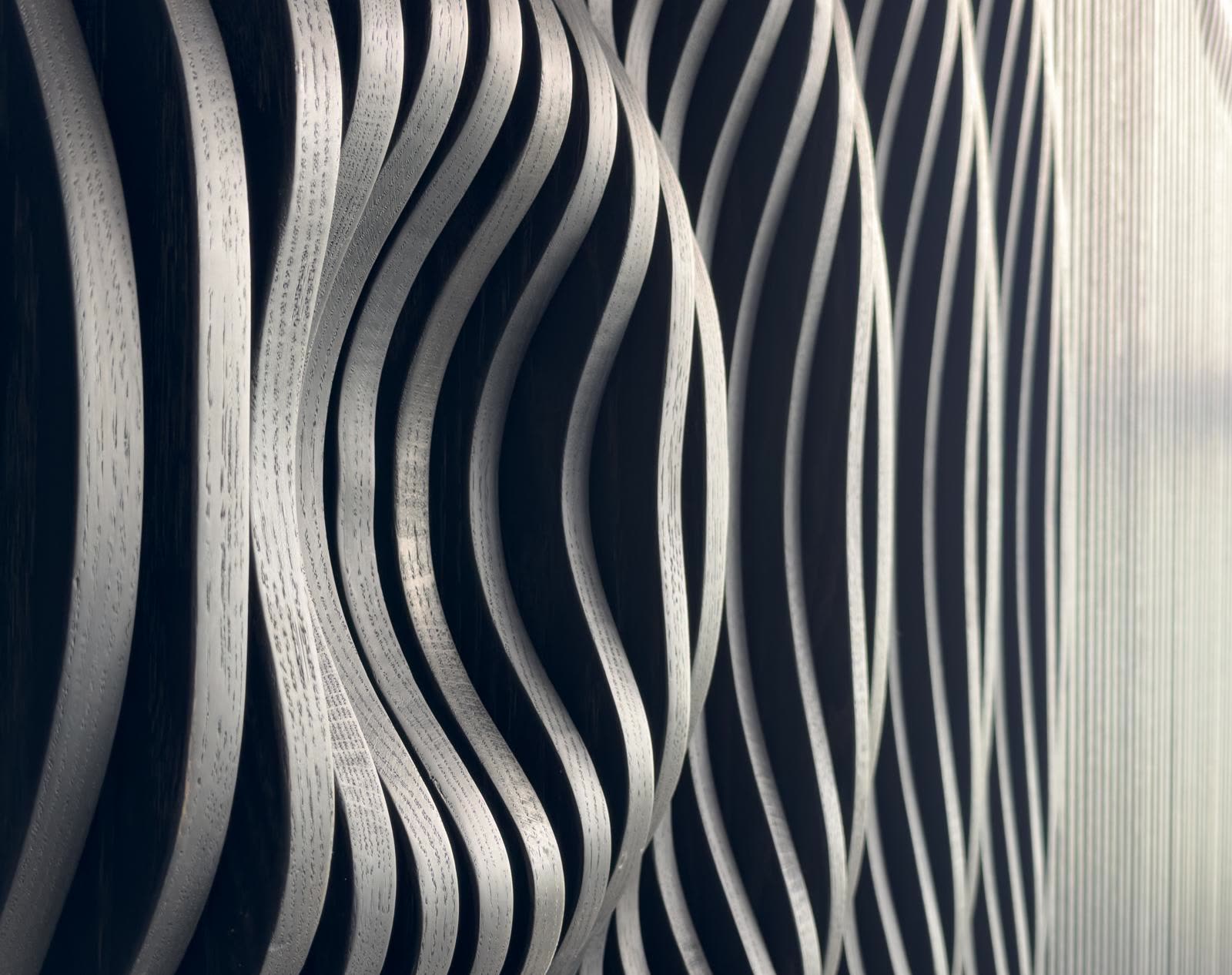

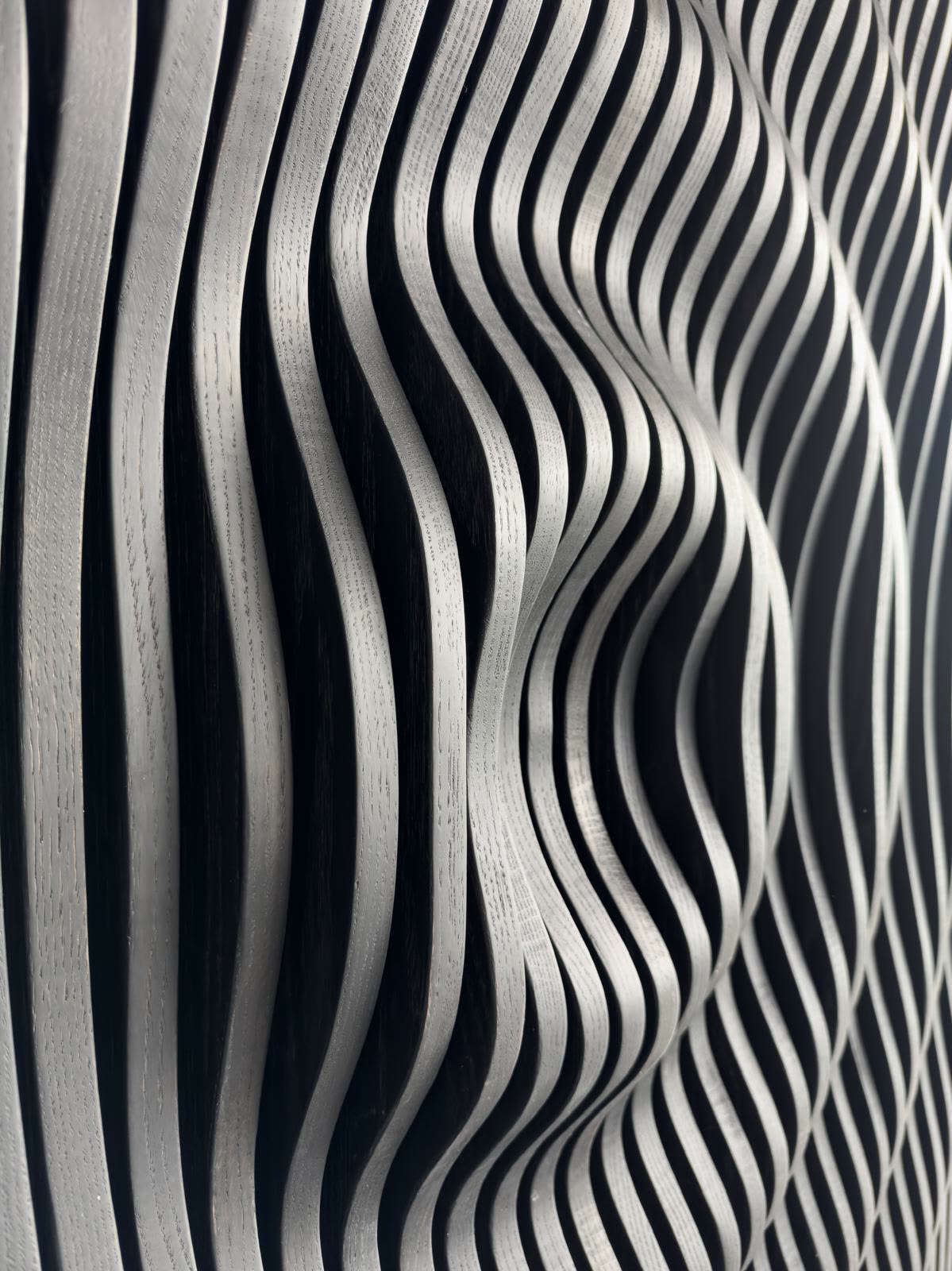

הקיר עשוי צלעות אלון אנכיות שעומדות זו לצד זו. מה שנראה כמו עיגולים שמתפשטים הוא בעצם כל צלע שנחתכה בפרופיל קצת אחר מהשכנה שלה. איפה שהאדווה גבוהה הצלע בולטת קדימה, ואיפה שהיא שוקעת הצלע נסוגה.
זה בדיוק אותו עיקרון של תקרת הגלים, רק מסובב. שם הצלעות שוכבות ויוצרות גל מעל הראש, וכאן הן עומדות ויוצרות אדווה על הקיר.
קובץ החיתוך

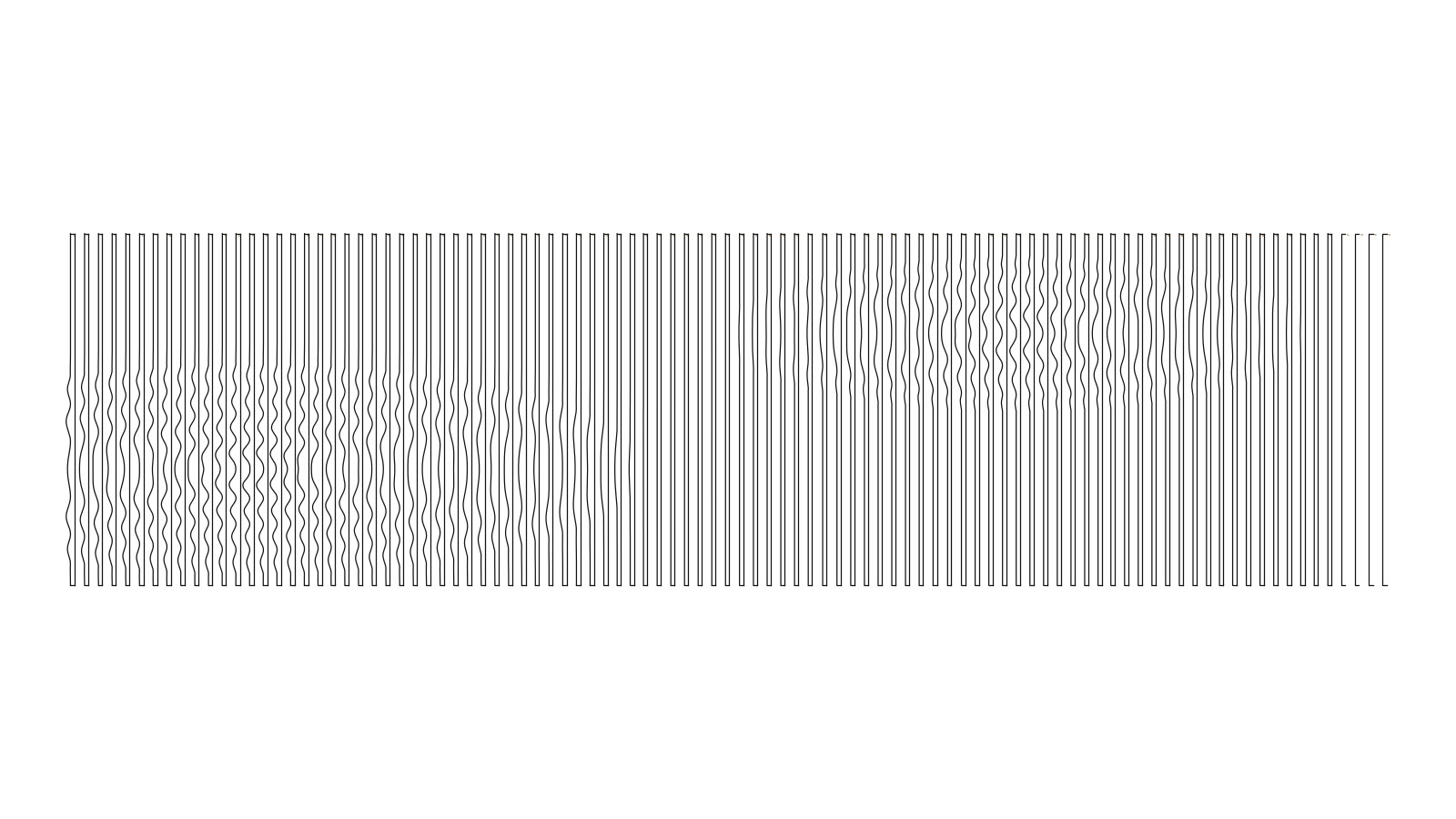

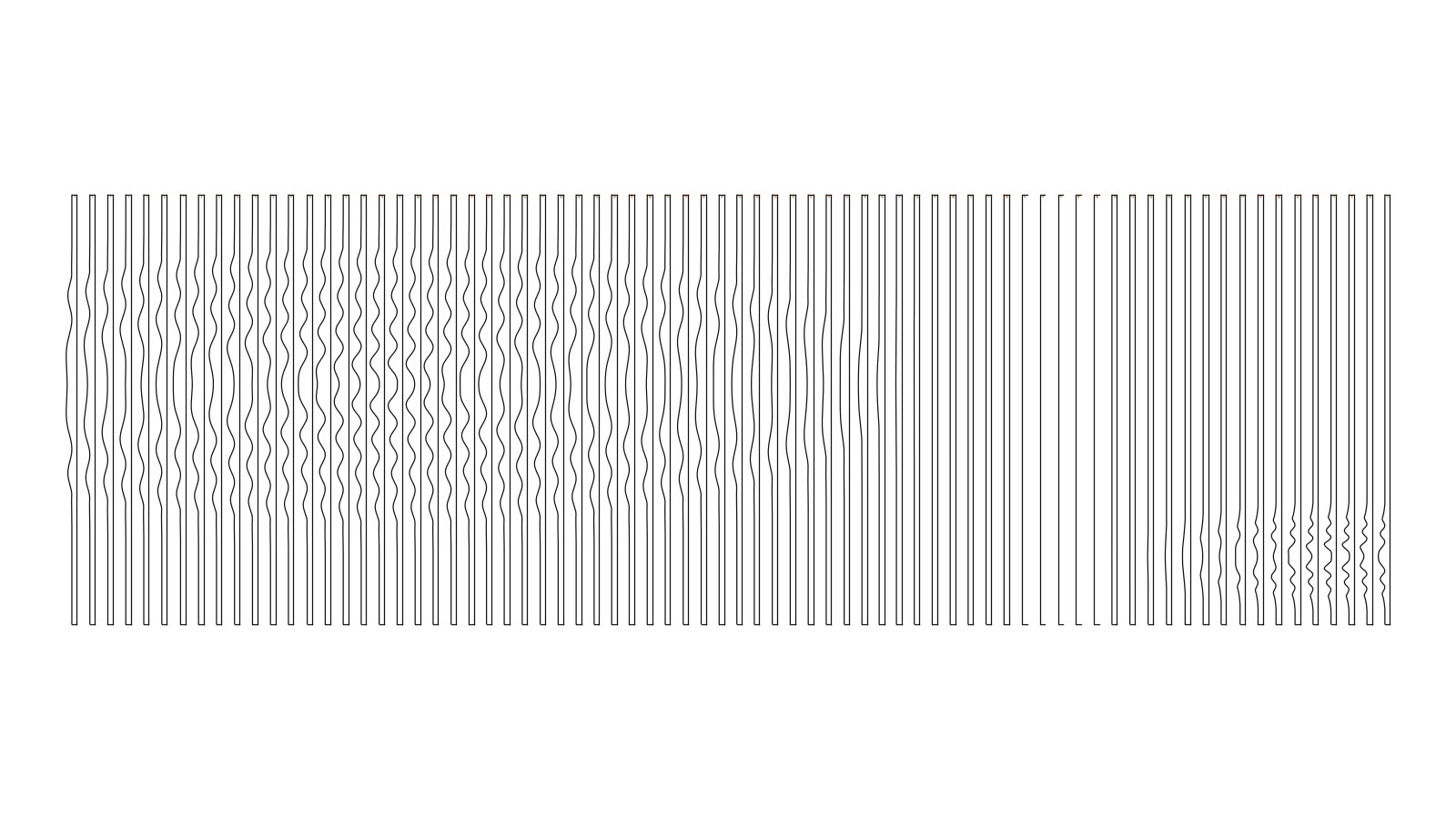

זה מה שנשלח למכונה, בדיוק כמו שהוא. מה שנראה כמו שדה של קווים אנכיים הוא בעצם מבט מלמעלה על כל הצלעות, אחת ליד השנייה. הבליטות באמצע הן שתי הטיפות. אפשר לראות בעין איפה כל אדווה מתחילה ואיפה היא מתפוגגת.
הקירהגדל
הדלתהגדל
בקובץ יש שתי שכבות נפרדות, אחת לחיתוך ואחת לחריטה, כי המכונה עושה שתי פעולות שונות על אותו חלק. הנגר לא צריך להפריד אותן ידנית.
מה שהקשה
מאחורי החיפוי לא היה קיר אטום. שם עובר פלנום אוויר חוזר של המיזוג, ומאחורי הצלעות מתוח בד שחור. זה אומר שהחיפוי הזה הוא לא רק אלמנט עיצובי, הוא חלק ממערכת שצריכה להמשיך לעבוד אחריו.

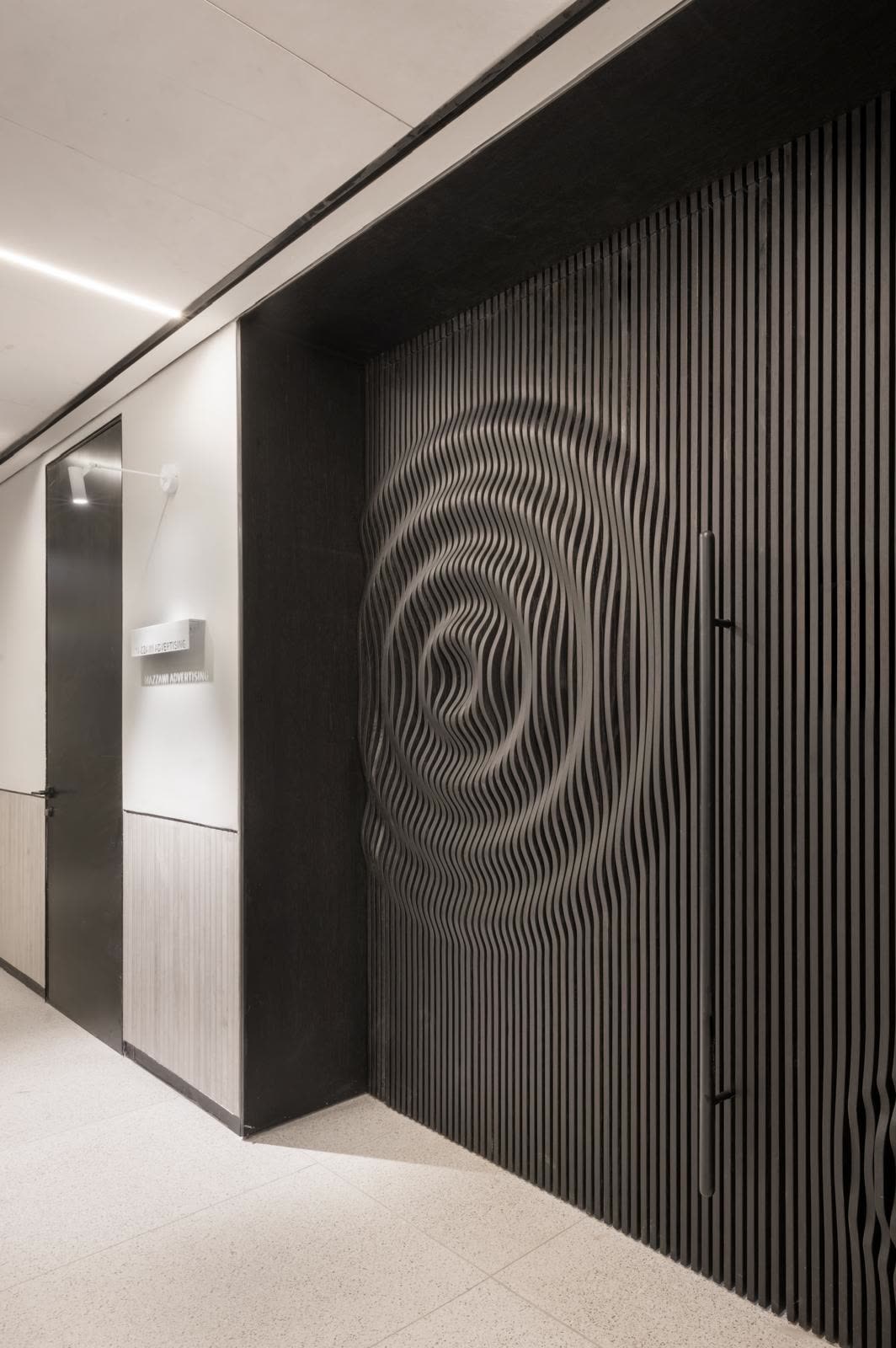

ובמקביל הדלת הראשית היא דלת פיבוט של 280 על 160 סנטימטר, עם מנגנון סמוי, מחזיר שמן ונעילה חשמלית. גם עליה צריך היה להריץ את אותו תבליט, אבל בקובץ נפרד ובלוח שזז. אלמנט שנפתח ונסגר לא סולח על מילימטרים.

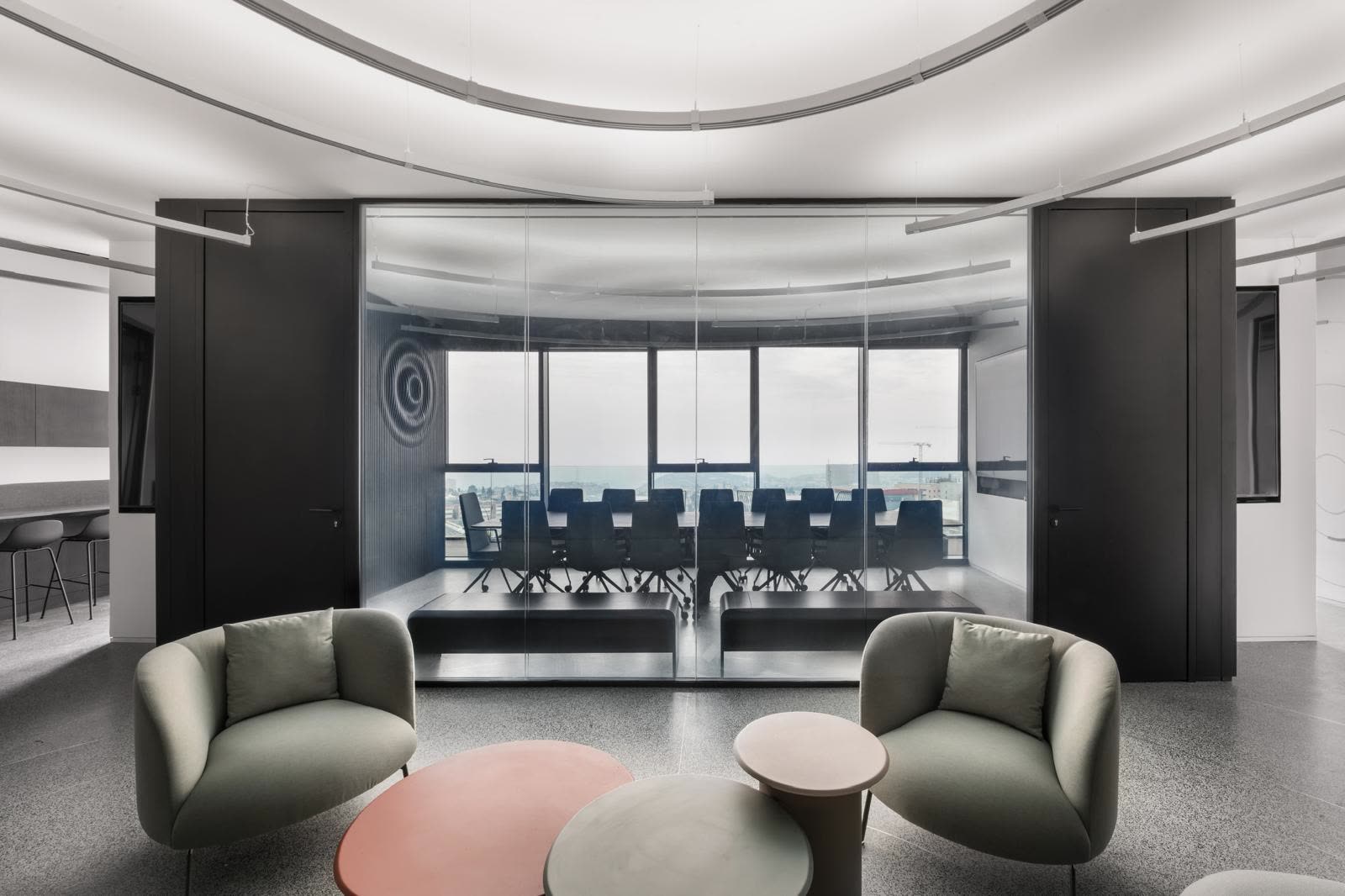

התוצאה
מי עשה מה
התכנון האדריכלי והפרט הם של נוימן חיינר אדריכלים, והנגרות בוצעה על ידי מזוואי. אני נכנסתי באמצע: לקחתי את הכוונה שהוגדרה בתוכנית והוצאתי ממנה את הגיאומטריה ואת קובצי החיתוך לקיר ולדלת.
זה בדיוק החלק שאני עושה. שלח לי את התוכנית או תמונה של מה שראית.
